SL412 - Aktivní systém se širokým vyzařováním

Aktivní zvukový systém s vyjímečně vyrovnanou frekvenční charakteristikou a velmi vysokým rozlišením. Přenáší a rozliší i nejmenší detail, zároveň je schopný vyvinout trvalý akustický tlak 134dB, špičkově až 137dB. Jeho předností je zejména plochý, nenápadně tvarovaný reprobox, který je předurčen pro diskrétní instalace v klubech a barech. Zároveň je vhodný i pro mobilní aplikace až pro středně velká živá vystoupení.

Pusťte si produktové video

Aplikace

Navržený jako estetické, snadno začlenitelné reprosoustavy s širokým využitím

Vysoce kvalitní pevné instalace
Víceúčlové prostory
Živá vystoupení
Profesionální klubové sestavy

Produktový kód

KVV 987 273 - SL412
KVV 987 287 - SL412i

Vlastnosti

Plochý, nenápadný reprobox pro snadnou instalaci, montáž na zeď
Široké vyzařování na středních a vysokých kmitočech, kontrolované vyzařování na nižších středech pro potlačení nežádoucích odrazů uvnitř sálů
134dB trvalý akustický tlak, 137dB špičkový
Velmi vysoký dynamický rozsah, technologie SLA
Tyto reprosoustavy mohou být dodány v zakázkových barvách s libovolným potiskem pro snadné sladění s prostředím
Reprosoustavy SL412i a SL2.15i jsou identické s SL412 a SL2.15 kromě pevných, kovových uší určených pro touring. Verze "I" je předurčena pro instalace, zavěšovací systémy a brackety jsou pro obě verze shodné

Aplikace

Navržený jako estetické, snadno začlenitelné reprosoustavy s širokým využitím

Vysoce kvalitní pevné instalace
Víceúčlové prostory
Živá vystoupení
Profesionální klubové sestavy

Produktový kód

KVV 987 273 - SL412
KVV 987 287 - SL412i

Akustické vlastnosti

Max. trvalý akustický tlak	134dB
Max. špičkový akustický tlak	140dB
Kmitočtový rozsah -3dB	70Hz to 22kHz
Kmitočtový rozsah -10dB	58Hz to 30kHz
Dělící kmitočet	400Hz, 2.5kHz

Vysokofrekveční část

Akustický návrh	Horn Loaded
Horizontální / Vertikální vykrytí vysoko - frekvenční horny	110° x 40°
Možnost otočení horny	NO
Požadavky na vysokofrekvenční zesilovač	100W
Průměr vyústění / Velikost membrány	1.4" / 3"
Materiál membrány	Nitride Titanium
Typ magnetu	Neodymium

Středofrekvenční část

Akustický návrh	Horn Loaded
Horizontální / Vertikální vykrytí středo - frekvenční horny	110° x 40°
Možnost otočení horny	NO
Požadavky na sředofrekvenční zesilovač	200W
Velikost reproduktoru / Průměr kmitací cívky / Typ	8" / 3.0" / Trans Coil
Materiál membrány	Epoxy Reinforced Cellulose
Typ magnetu	Neodymium

Nízkofrekvenční část

Akustický návrh	Front Loaded, Bass Reflex
Požadavky na basový zesilovač	1000W
Počet reproduktorů	4
Linkový vstup	12" / 3" / Inside outside
Typ magnetu	Neodymium and Ferrite

Vstupní / Výstupní konektory

Vstup pro reproduktory

AP6

Reprobox

Materiál reproboxu	Baltic birch
Madla	2
Zavěšování	20x M10 mounting points
Barva	"Orange peeled" Matt Black or any RAL

Rozměry

Výška	670 mm (26.38")
Šířka	1080 mm (42.52")
Hloubka	300 mm (11.81")
Hmotnost	60 kg (132.28lbs)

Produktový kód

KVV 987 273 - SL412
KVV 987 287 - SL412i

User Manuals (3)
Drawings (14)
EASE data (1)
EASE Focus (1)

PDF

Uživatelský návod SL série

SL3000 SL412 SL2.15 Konfigurace SL systému

PDF

Uživatelský návod pro SL

- Instrukce pro použití SL bracketů - SL Top Bracket, SL Sub Bracket - anglicky, REV.4

PDF

SL412 Data Sheet

DWG

SL412, SL2.15 Vertical Bracket 3D DWG

SKP

SL412 SKP

SL412 SketchUp

DWG

SL412 3D DWG

SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SketchUp

DWG

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 3D DWG

SKP

SL Series Sketchup

DWG

SL412 Horizontal Bracket 2D DWG

DWG

SL412 Vertical Bracket 2D DWG

SKP

SL412, SL2.15 Vertical Bracket SKP

SL412, SL2.15 Vertical Bracket SketchUp

DWG

SL412 Flybar 3D DWG

DWG

SL412 - 3D

3D výkres, měřítko 1:1 - uchycovací body - hmotnost - dwg file

PDF

SL412 - 2D

SL412 2D Drawings

SKP

SL412 Flybar SKP

SL412 Flybar SketchUp

DWG

SL412 2D DWG

GLL

SL412 EASE data

- soubor GLL - popis

GLL

SL412 EASE Focus

AP-6-11
AP-6-12
CABLE-KIT
Cable MH120
Cable MH180
Cable MH60
Double SL Bracket
Set of M10 x 50 closed end bolts for 6mm quick lock pin
SL GROUND STACK
SL Sub / SL412 bracket
SL Top Bracket - Quick pins
SL Top Bracket - screws
SL412 Flybar
UBV - SL412

Vybrat

Amphenol AP6 konektor

Fotogalerie

Produktový kód

KVV 987 050

Popis

- samice - kabelový

Amphenol AP6 konektor

Fotogalerie

Produktový kód

KVV 987 051

Popis

- samec - kabelový

Sada kabelů ES

Fotogalerie

Produktový kód

KVV 987 047

Popis

- 2 kusy LF15 - 1 kus LF40 - 1kus MH60

Středo-výškový reproduktorový kabel HM120

Fotogalerie

Produktový kód

KVV 987 126

Popis

- 6ti žilový reproduktorový kabel - AP6 konektory - 12m (40ft) délka - pro připojení Mid/Hi modulů

Středo-výškový reproduktorový kabel HM180

Fotogalerie

Produktový kód

KVV 987 127

Popis

- 6ti žilový reproduktorový kabel - AP6 konektory - 18m (60ft) délka - pro připojení Mid/Hi modulů

Středo-výškový reproduktorový kabel HM60

Fotogalerie

Produktový kód

KVV 987 125

Popis

- 6ti žilový reproduktorový kabel - AP6 konektory - 6m (20ft) délka - pro propojení středo-výškových reprosoustav

Double SL Bracket

Fotogalerie

Produktový kód

KVV 987 464

Popis

Bracket for deployment of two suspended SL412 with correct aperture angles

*Note: Special request order

Ke stažení

DWG

SL Double Bracket 3D DWG

DWG

SL Double Bracket 2D DWG

SKP

SL Double Bracket 3D SKP

PDF

SL Double Bracket 2D PDF

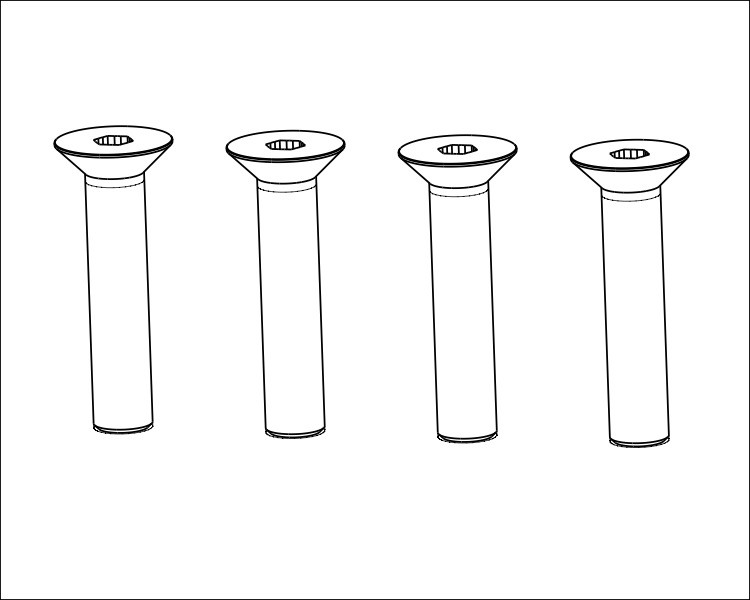

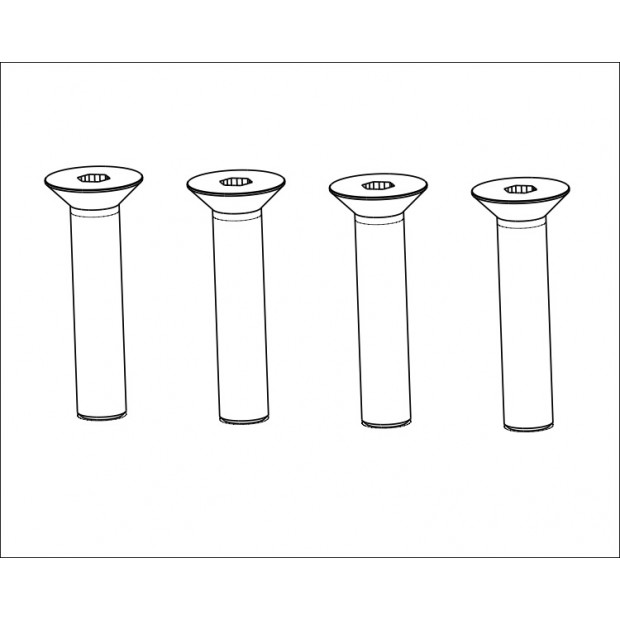

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412

Fotogalerie

Produktový kód

KVV 987 383

Popis

These negate the requirement to remove and replace supplied enclosure bolts depending if attachments are fixed.

Ke stažení

DWG

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 3D DWG

SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SketchUp

SL Ground Stack

Fotogalerie

Produktový kód

KVV 987 320

Popis

Slouží jako mechanická podpora při skládání na sebe reprosoustav SL2.15 s SL412, SL Ground Stack je možné postavit na VHD2.21. - 6 kusů M10 šroubů s dírou součástí - 6 kusů Quick lokck pinů 6mm součástí - 2 kusy zajišťovacích šroubů součástí - 1 kus inbusového klíče 6mm součástí

Ke stažení

DWG

SL Ground stack 3D DWG

SKP

SL Ground stack SKP

SL Ground stack SketchUp

SL Sub / SL412 bracket

Fotogalerie

Produktový kód

KVV 987 515

Popis

Bracket for deployment of one suspended SL2.15 or SL6.10 and one SL412

*Note: Special request order

Bracket na spojování SL412 s SL2.15 s Quick lock piny

Fotogalerie

Produktový kód

KVV 987 312

Popis

- 7 kusů M10 šroubů s dírou součástí - 6 kusů Quick lokck pinů 6mm součástí - 1 kus inbusového klíče 6mm součástí

Ke stažení

DWG

SL Top Bracket kit with Quick-lock pins 3D DWG

SKP

SL Top Bracket kit with Quick-lock pins SKP

SL Top Bracket kit with Quick-lock pins SketchUp

Bracket na spojování SL412 s SL2.15

Fotogalerie

Produktový kód

KVV 987 300

Popis

- 7 kusů M10 šroubů součástí - 1 kus inbusového klíče 6mm součástí

Ke stažení

DWG

SL Top Bracket kit with screws 3D DWG

SKP

SL Top Bracket kit with screws SKP

SL Top Bracket kit with screws SketchUp

SL412 Flybar

Fotogalerie

Produktový kód

KVV 987 331

Popis

- 2pcs M10 Hex Screwthreads with integral apreture
- 2pcs D6 Quick release pins
- 2pcs Handscrew locks
- 1 pc allen key - 6mm included

Ke stažení

DWG

SL412 Flybar 3D DWG

SKP

SL412 Flybar SKP

SL412 Flybar SketchUp

Zavěšovací systém pro SL sérii

Fotogalerie

Produktový kód

KVV 987 293

Popis

- včetně 4 kusů Quick-lock pinů 6mm - včetně 4 kusů M10 šroubů s otvorem 6,3mm

Ke stažení

DWG

SL412, SL2.15 Vertical Bracket 3D DWG

SKP

SL412, SL2.15 Vertical Bracket SKP

SL412, SL2.15 Vertical Bracket SketchUp

Celopásmové
SL - A
SL - B
SL - C
SL - D

Vybrat

Celopásmové

Popis

• Stereo systém vyžaduje pouze 1 x SL3000 - stereo zesilovač • Až 2000 posluchačů • Výhradně pro použití samotného hlasu a jemného playbacku • Vyobrazena jedna strana stereo systému

Produkty

Count Počet	Produkt	Typ
2	SL412	MID-HI
1	SL3000	MID-HI AMP

Fotografie

Čelní pohled

SL - A

Popis

• Stereo systém vyžaduje: 1 x SL3000 - stereo zesilovač 1 x VHD3200 - sub zesilovač • Pro ozvučení až 2000 lidí • Počet basových reproboxů a nastavení jejich úrovně závisí na hudebním stylu • Vyobrazena jedna strana stereo systému

Produkty

Count Počet	Produkt	Typ
2	SL412	MID-HI
4	SL2.15	BASS
1	SL3000	MID-HI AMP
1	VHD3200	SUB AMP

Fotografie

Zapojení

SL - B

Popis

• Stereo systém vyžaduje: 1 x SL3000 - stereo zesilovač 2 x VHD3200 - sub zesilovač • Pro ozvučení až 2000 lidí • Počet basových reproboxů a nastavení jejich úrovně závisí na hudebním stylu • Vyobrazena jedna strana stereo systému
