EPAK2500 - ES Systemkontroller/Verstärker

Der E-PAK2500 ist ein 4-Weg Kontrollverstärker für die modulare ES Lautsprecherserie. Nebst der erforderlichen Signalaufbereitung wird auch die Leistungsverteilung je nach Anzahl der Bassmodule bereitgestellt. Der Verstärker ist in einem roadtauglichen Gehäuse mit separatem Kabelfach untergebracht. Beim einfachen Transport mit dem Trolley sorgt eine spezielle und unabhängige Aufhängung der Elektronik für einen ausreichenden Schutz bei Schlägen und Stössen, welche typischerweise beim Transport auf Strassen auftreten. Ein grosser Aluminiumkühlkörper und zwei zuschaltbare Lüfter sorgen für eine grosse Zuverlässigkeit.

Produktvideo

EPAK2500 Technische daten

Anwendung

Entwickelt für den Betrieb mit den ES-Lautsprechersystemen

Mobiles PA
Festinstallationen
Bars und Nachtclubs
Museen, Kirchen, Schulen

Produktcode

KVV 987 001 - EPAK2500 115V
KVV 987 000 - EPAK2500 230V
KVV 987 134 - EPAK2500 250V

Eigenschaften

Modulares 4-Weg 2500W Verstärkersystem für die Module der ES-Serie
Hochtonbereich: 100W, Klasse AB, Push-Pull Verstärker mit geringen Intermodulationsverzerrungen und trafosymmetrierten Ausgängen
Mitteltonbereich: 200W, Klasse AB, Push-Pull, Verstärker mit geringen Intermodulationsverzerrungen und trafosymmetrierten Ausgängen
Mid-Bass Bereich: 600W Verstärker mit Schaltnetzteil und hohem Wirkungsgrad
Subwoofer: 1600W Schaltverstärker mit erhöhtem Stromleistungsvermögen
Integriertes Lautsprechermanagement für Entzerrung, Laufzeitkorrektur, Frequenzweiche, Übersteuerungsschutz für die Verstärker, Pegelkontrolle und Setup
20MHz Abtastrate für die Laufzeit- und Phasenkorrektur
Eine AC Soft-Start-Schaltung mit ON/OFF AC Trennschalter garantiert einen weitreichenden Schutz
Passives Kühlsystem mit bei Bedarf zuschaltbaren Lüftern
Setup-Einstellungen für diverse Subwoofer-Kombinationen
Robustes, roadtaugliches Gehäuse mit Seitengriffen
Abnehmbarer Frontdeckel mit Kabelfach
Mit einem zusätzlichen Schalter (Attack/Extension) kann die Charakteristik der Basswiedergabe geändert werden
Inkl. alle Kabel für ein Single Stack ES System

Anwendung

Entwickelt für den Betrieb mit den ES-Lautsprechersystemen

Mobiles PA
Festinstallationen
Bars und Nachtclubs
Museen, Kirchen, Schulen

Produktcode

KVV 987 001 - EPAK2500 115V
KVV 987 000 - EPAK2500 230V
KVV 987 134 - EPAK2500 250V

Spezifikationen Hochtonverstärker

Typ	Class AB, Push-Pull, Low IM Mosfet design with transformer balanced output
Bewertete Dauerleistung	100W
Verzerrung	<0.05%
Leistungsbandbreite	2.5kHz to 28kHz

Spezifikationen Mitteltonverstärker

Typ	Class AB, Push-Pull, Low IM Mosfet design with transformer balanced output
Bewertete Dauerleistung	200W
Verzerrung	<0.05%
Leistungsbandbreite	500Hz to 2.5kHz

Spezifikationen Mid-Bass Verstärker

Typ	High efficiency, Low frequency, Current-enhancing switch mode
Bewertete Dauerleistung	600W
Verzerrung	<0.05%
Leistungsbandbreite	130Hz to 500Hz

Spezifikationen Bassverstärker

Typ	High efficiency, Low frequency, Current-enhancing switch mode
Bewertete Dauerleistung	1600W
Verzerrung	<0.05%
Leistungsbandbreite	20Hz to 130Hz

Signaleingang

Eingangsempfindlichkeit	1.0V RMS
Eingangsimpedanz	20kΩ (balanced)

Lautsprecherausgang

AP6 (Mid-Hi), AP4 (Sub)

Strombedarf

Netzsteckverbinder	Neutrik PowerCon®
Betriebsspannungsbereich	100 to 120V@60Hz \| 205 to 240V@50Hz \| 225 to 260V@50Hz
Empfohlene Vertärkung	20A 115V \| 10A 230V \| 10A 250V

Physische Ausmasse

Höhe	719 mm (28.30")
Breite	478 mm (18.82")
Tiefe	305 mm (12")
Gewicht	32 kg (70.4lbs)

Produktcode

KVV 987 001 - EPAK2500 115V
KVV 987 000 - EPAK2500 230V
KVV 987 134 - EPAK2500 250V

User Manuals (1)
Drawings (2)

PDF

EPAK2500 Benutzerhandbuch

Benutzerhandbuch für EPAK2500 Verstärker - Englisch

DWG

EPAK2500 geschlossen - 3D

Mit Deckel - Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei

DWG

EPAK2500 offen - 3D

Ohne Deckel - Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei

AP-4-11
AP-4-12
AP-6-11
AP-6-12
CABLE-KIT
Cable LF100
Cable LF15
Cable LF200
Cable LF40
Cable MH120
Cable MH15
Cable MH180
Cable MH60
PDM DELAY EPAK2500
WALLMNT-BRCKT
EPAK2500 Wall Bracket

Choose

Amphenol AP4 Stecker

Gallery

Produktcode

KVV 987 048

Beschreibung

- female - Kabelbuchse

Amphenol AP4 Stecker

Gallery

Produktcode

KVV 987 049

Beschreibung

- male - Kabelstecker

Amphenol AP6 Stecker

Gallery

Produktcode

KVV 987 050

Beschreibung

- female - Kabelbuchse

Amphenol AP6 Stecker

Gallery

Produktcode

KVV 987 051

Beschreibung

- male - Kabelstecker

ES Kabel KIT

Gallery

Produktcode

KVV 987 047

Beschreibung

- enthält vier hochqualitative mit Amphenol Steckern bestückte Kabel für den Gebrauch mit der ES Series - 2 Stck. LF15 - 1 Stck. LF40 - 1 Stck. MH60

Bass Lautsprecherkabel LF100

Gallery

Produktcode

KVV 987 123

Beschreibung

- 4-poliges Lautsprecherkabel - AP4 Stecker - 10m (33ft) - für den ES Bass Module Anschluss

Bass Lautsprecherkabel LF15

Gallery

Produktcode

KVV 987 121

Beschreibung

- 4-poliges Lautsprecherkabel - AP4 Stecker - 1.5m (5ft) - für den ES Bass Modul Anschluss

Bass Lautsprecherkabel LF200

Gallery

Produktcode

KVV 987 124

Beschreibung

- 4-poliges Lautsprecherkabel - AP4 Stecker - 20m (66ft) - für den ES Bass Modul Anschluss

Bass Lautsprecherkabel LF40

Gallery

Produktcode

KVV 987 122

Beschreibung

- 4-poliges Lautsprecherkabel - AP4 Stecker - 4m (13ft) - für den ES Bass Modul Anschluss

Mid/Hi Lautsprecherkabel HM120

Gallery

Produktcode

KVV 987 126

Beschreibung

- 6-poliges Lautsprecherkabel - AP6 Stecker - 12m (40ft) length - für den Mid/Hi Modul Anschluss

Mid/Hi Lautsprecherkabel MH15

Gallery

Produktcode

KVV 987 147

Beschreibung

- 6-poliges Lautsprecherkabel - AP6 Stecker - 1,5m (5ft) length - für den Mid/Hi Modul Anschluss - für die VHD1.0 Mid/Hi Modul Verbindung

Mid/Hi Lautsprecherkabel HM180

Gallery

Produktcode

KVV 987 127

Beschreibung

- 6-poliges Lautsprecherkabel- AP6 Stecker - 18m (60ft) length - für den Mid/Hi Modul Anschluss

Mid/Hi Lautsprecherkabel MH60

Gallery

Produktcode

KVV 987 125

Beschreibung

- 6-poliges Lautsprecherkabel - AP6 Stecker - 6m (20ft) - für den Mid/Hi Modul Anschluss

Super Digital 20MHz, Platine mit elektronischer Verzögerung zu EPAK2500

Gallery

Produktcode

KVV 987 253

Beschreibung

- Elektronik-Platine - der Autausch erfordert Fachpersonal - inkl. zusätzliche Kühlung und Muttern

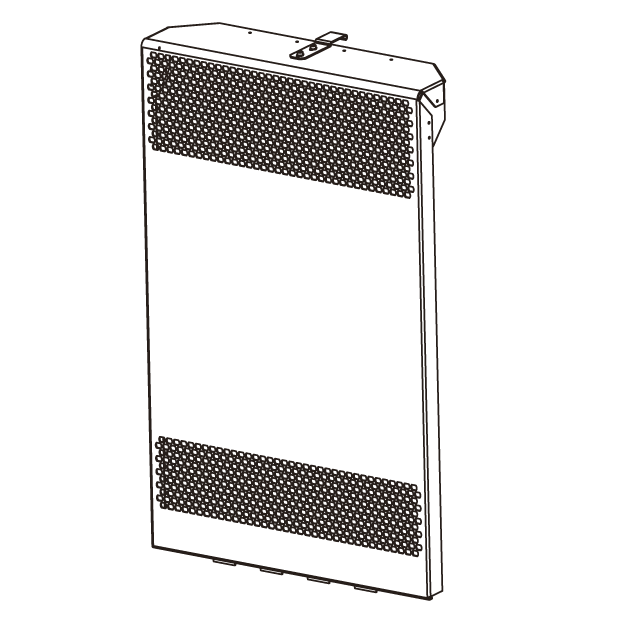

EPAK2500 Wandhalterungskit

Gallery

Produktcode

KVV 987 024

Beschreibung

- für 1 Stck. EPAK2500

Wandhalterung zu EPAK2500

Gallery

Produktcode

KVV 987 332

Beschreibung

- Wandhalterung für die Montage von EPAK2500 oder KPAK2500 - für 1 Stck. EPAK2500 oder KPAK2500
