ES Serie

Als erstes, aber ständig neu überarbeitetes Produkt von KV2, schaffte sich das ES System dank seinen universellen Einsatzmöglichkeiten einen sehr guten Namen. Die Leistung des Systems hat viele professionelle Audionutzer auf der ganzen Welt erstaunt, und der hohe Schalldruck, sowie die Klarheit des leistungsstarken Systems, haben vielen den Atem verschlagen. Die ES-Serie ist das Resultat der Umsetzung der KV2 Philosophie.

Es handelt sich um ein kompaktes, modulares System, welches von den Systemverstärkern EPAK2500 und/oder 2500R in separaten Gehäusen mit Leistung versorgt wird. Durch die Auslagerung der aktiven Elektronik wurde das Gewicht gesenkt und die Handhabung vereinfacht. Die kompakte Baugrösse reduziert die Transportkosten, erleichtert den Aufbau und verringert den Arbeitsaufwand beim Einstellen des Systems. Die EPAK2500/R Systemverstärker enthalten vier anwendungsspezifische Verstärker. Frequenzweichenfilter, Laufzeitkorrektur, Entzerrung, Systemschutz und die Pegelkontrolle sind Teil der Verstärkereinheit und nutzen die Vorzüge der marktführenden 20MHz Abtastrate.



Produktvideo


ES SerieÜberblick

Beschreibung

Das ES1.0 Topteil und der EPAK2500/R Verstärker bilden das Herzstück des erstaunlich klingenden und unglaublich dynamischen Systems. Jedes ES1.0 Topteil benötigt für den Betrieb einen EPAK2500/R Kontrollverstärker und ist bestückt mit einem horngeladenen 12" Mid-Bass Treiber, einem horngeladenen 6" Mitteltontreiber und einem Kompressionstreiber mit 1.75" Schwingspule und Titaniummembrane. Das Hochtonhorn kann gedreht werden und schafft dadurch die Möglichkeit, das Kabinett in einer vertikalen oder horizontalen Konfiguration zu verwenden. Auch können zwei ES1.0 Kabinette horizontal übereinander angeordnet werden, um damit eine sehr leistungsstarkes Long-Throw System zu realisieren.

Der EPAK2500/R Kontrollverstärker versorgt nicht nur die 3 Wege des ES1.0, sondern bietet auch noch einen vierten verstärkten Pfad für den Anschluss eines Subwoofers der ES-Serie. Der ES1.5 ist ein leichtgewichtiger Subwoofer mit einem 15" Treiber, der ES1.8 ein horngeladener Subwoofer mit einem 18" Treiber in einem Bassreflexgehäuse, und der ES2.5/ES2.6 ist ein Subwoofer mit zwei 15" Treibern in einem doppelt asymmetrischen Gehäusedesign, erhältlich in einer 4 Ohm (ES2.5) oder 8 Ohm (ES2.6) Version.

Das ES System wurde als 'Plug and Play' System entwickelt und ist einfach einzustellen und zu gebrauchen. Um die gleiche optimierte Wiedergabe, wie sie mit den Kontrollverstärkern EPAK 2500/R gegeben ist, zu realisieren, wären ein Dutzend oder mehr externe Geräte, ein ausgeklügeltes Messsystem und ein Titel als Akustikingenieur von Nöten. Mit einem Wahlschalter können Setups mit verschiedenen Subwoofern selektiert werden.

Die akribisch entwickelte Kontrollelektronik im EPAK2500/R überwacht die Wechselwirkung zwischen jedem Verstärker und den Komponenten, und liefert durchwegs exakt die notwendige Grösse und Art der Leistung für das Lautsprechersystem. Mit der perfekten Abstimmung der Verstärker auf die Treiber wird eine unglaubliche Leistungsfähigkeit generiert, welche mit passiven Systemen unmöglich zu erreichen wäre. Die Klangqualität wie auch die Zuverlässigkeit werden um einen grossen Schritt verbessert. Unter Anwendung dieser Präzision und Effizienz, zeigt das ES System eine Qualität, Tiefenstaffelung, Pegelfestigkeit und Auflösung, welche sie in Erstaunen setzen wird.





Eigenschaften

  • Die ES-Serie ist eine Realisation der KV2 'Active Driven' Philosophie.
  • Ein wirklich flexibles Plug and Play System
  • Sehr kompakt und modular, ideal für Vermietungen und Festinstallationen
  • Verstärkung und Signalaufbereitung werden mit dem EPAK2500/R erledigt



PDF

ES Lautsprecher Benutzerhandbuch

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Benutzerhandbuch - Englisch



DWG

ES1.0 - 3D

- Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei



PDF

FB-0002 Rigging Benutzerhandbuch

FB-0002 Fly-Bar und zusätzliche Arme verschiedener ES-Systeme Rigging Benutzerhandbuch - Englisch



GLL

ES1.0 EASE Datei

- GLL file - Beschreibung



ZIP

ES1.0 Polardiagramme

- xls Datei - .zip file



PDF

ES Lautsprecherkonfiguration

ES Lautsprecherkonfiguration - Englisch



DWG

ES1.5 - 3D

- Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei



DWG

ES1.8 - 3D

- Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei



DWG

ES2.5 - 3D

- Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei



DWG

ES2.6 - 3D

- Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei



PDF

EPAK2500 Benutzerhandbuch

Benutzerhandbuch für EPAK2500 Verstärker - Englisch



DWG

EPAK2500 geschlossen - 3D

- Mit Deckel - Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei



DWG

EPAK2500 offen - 3D

- Ohne Deckel - Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei



PDF

EPAK2500R Benutzerhandbuch

Benutzerhandbuch für EPAK2500R Verstärker - Englisch



DWG

EPAK2500R - Grafik

- Massstab 1:1 - dwg Datei - 2D







Amphenol AP6 Stecker



Produktcode

KVV 987 050



Beschreibung

- female - Kabelbuchse







Amphenol AP6 Stecker



Produktcode

KVV 987 051



Beschreibung

- male - Kabelstecker







kurze Verbindungsklammer



Produktcode

KVV 987 027



Beschreibung

- für die Verbindung von 2 ES-Serie Boxen - Verpackungseinheit 4 Stck.







Verlängerte Verbindungsklammer



Produktcode

KVV 987 046



Beschreibung

- für ES1.0 oder ES1.5 + ES1.8 oder ES2.5 oder ES2.6 - Verpackungseinheit 4 Stck.







Verbindungsklammer



Produktcode

KVV 987 026



Beschreibung

- zum Verbinden von 2 Stck. ES1.0 oder ES1.5 - Verpackungseinheit 4 Stck.







Mid/Hi Lautsprecherkabel HM120



Produktcode

KVV 987 126



Beschreibung

- 6-poliges Lautsprecherkabel - AP6 Stecker - 12m (40ft) length - für den Mid/Hi Modul Anschluss







Mid/Hi Lautsprecherkabel MH15



Produktcode

KVV 987 147



Beschreibung

- 6-poliges Lautsprecherkabel - AP6 Stecker - 1,5m (5ft) length - für den Mid/Hi Modul Anschluss - für die VHD1.0 Mid/Hi Modul Verbindung







Mid/Hi Lautsprecherkabel HM180



Produktcode

KVV 987 127



Beschreibung

- 6-poliges Lautsprecherkabel- AP6 Stecker - 18m (60ft) length - für den Mid/Hi Modul Anschluss







Mid/Hi Lautsprecherkabel MH60



Produktcode

KVV 987 125



Beschreibung

- 6-poliges Lautsprecherkabel - AP6 Stecker - 6m (20ft) - für den  Mid/Hi Modul Anschluss







ES Kabel KIT



Produktcode

KVV 987 047



Beschreibung

- enthält vier hochqualitative mit Amphenol Steckern bestückte Kabel für den Gebrauch mit der ES Series - 2 Stck. LF15 - 1 Stck. LF40 - 1 Stck. MH60







Heavy Duty Schutzhülle zu ES1.0



Produktcode

KVV 987 119



Beschreibung

- Strapazierfähiges Material







Trolley zu ES1.0, ES1.5



Produktcode

KVV 987 030



Beschreibung

- für 2 Stck.ES1.0 oder ES 1.5 - ohne Räder!
- 16x M8x 25mm Screw Sechskantschraube
- 16x Sechkantmutter mit blauem Plastikeinsatz







Räder für Trolley



Produktcode

KVV 987 031



Beschreibung

- mit Bolzen & Muttern - Verpackungseinheit 4 Stck., drehbar, blau
- 16x M8x 25mm Sechskantschrauben
- 16x M8 Sechkantmuttern mit blauem Plastikeinsatz







ES Downfill Halterung



Produktcode

KVV 987 311



Beschreibung

- inkl. 4 Stck. Quick-lock-pins 6mm - inkl. 4 Stck. M10 Sechskant Schrauben - inkl.1 Stck. Inbusschlüssel 6mm







Zusätzlicher Arm zu Klammer FB-0002



Produktcode

KVV 987 192



Beschreibung

- 2 Stck. Zusatzarme FB-0002 - 8 Stck. M10 Schrauben - inkl. 8 Stck. Quick-lock-pins 6mm







Fluggeschirr und Halterung zu ES Systemen



Produktcode

KVV 987 191



Beschreibung

- 8 Stck. M10 Schrauben - inkl. 8 Stck. Quick-lock-pins 6mm included - inkl. 4 Stck. Quick-lock-pins 1/2"







Schutzgitter für die komplette ES1.0 Box



Produktcode

KVV 987 131



Beschreibung

Optionales Schutzgitter für ES1.0







Horizontale Halterung zu ES1.0



Produktcode

KVV 987 035



Beschreibung

- für ES1.0, ES1.5 or ESD15 - inkl. Flansch-Adapterplatte und zwei Verbindungsbolzen - schwarz







Universelle Distanzstange



Produktcode

KVV 987 130



Beschreibung

Heavy Duty - Ausziehbare LS-Distanzstange - 0,735 to 1,23 m - Durchmesser 35 mm - Gewicht 2,2 kg - max. Last 50 kg - Bodenbefestigung M20 - mattschwarz







Vertikale Wandhalterung zu ES1.0



Produktcode

KVV 987 032



Beschreibung

- für ES1.0, ES1.5 oder ESD15 - inkl. zwei Verbindungsbolzen - schwarz







Amphenol AP4 Stecker



Produktcode

KVV 987 048



Beschreibung

- female - Kabelbuchse







Amphenol AP4 Stecker



Produktcode

KVV 987 049



Beschreibung

- male - Kabelstecker







Bass Lautsprecherkabel LF100



Produktcode

KVV 987 123



Beschreibung

- 4-poliges Lautsprecherkabel - AP4 Stecker - 10m (33ft) - für den ES Bass Module Anschluss







Bass Lautsprecherkabel LF15



Produktcode

KVV 987 121



Beschreibung

- 4-poliges Lautsprecherkabel - AP4 Stecker - 1.5m (5ft) - für den ES Bass Modul Anschluss







Bass Lautsprecherkabel LF200



Produktcode

KVV 987 124



Beschreibung

- 4-poliges Lautsprecherkabel - AP4 Stecker - 20m (66ft) - für den ES Bass Modul Anschluss







Bass Lautsprecherkabel LF40



Produktcode

KVV 987 122



Beschreibung

- 4-poliges Lautsprecherkabel - AP4 Stecker - 4m (13ft) - für den ES Bass Modul Anschluss







Heavy Duty Schutzhülle zu ES1.5



Produktcode

KVV 987 120



Beschreibung

- Strapazierfähiges Material

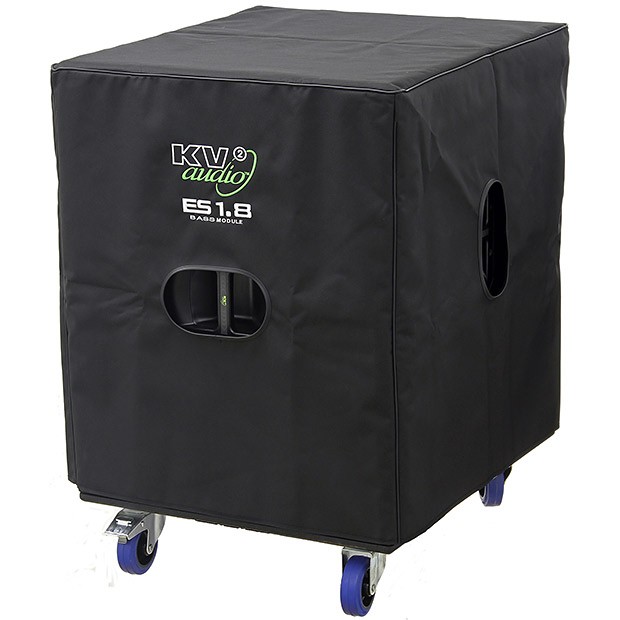

Schutzhülle zu ES1.8 mitTrolley



Produktcode

KVV 987 116



Beschreibung

- strapazierbares Material







Schutzhülle zu ES1.8 ohne Trolley



Produktcode

KVV 987 115



Beschreibung

- Strapazierfähiges Material







Trolley mit Magnet zu ES1.8, ES2.5, ES2.6, EX2.5MkII



Produktcode

KVV 987 114



Beschreibung

- Räder nicht im Lieferumfang enthalten
- 16x M8x 35mm versenkte Sechskantscharuben
- 16x M8 Sechkantmuttern mit blauem Plastikeinsatz







Räder für Trolley (Cart 0009)



Produktcode

KVV 987 128



Beschreibung

- mit Bolzen/Muttern- Verpackungseinheit mit 4 Stck., drehbar, blau
- 16x M8x 35mm versenkte SechkantschraubenScrew Countersunk
- 16x M8 Muttern mit blauem Plastikeinsatz







Schutzhülle zu ES2.5 mit Trolley



Produktcode

KVV 987 118



Beschreibung

- Strapazierfähiges Material







Schutzhülle zu ES2.5 ohne Trolley



Produktcode

KVV 987 117



Beschreibung

- Strapazierfähiges Material







Schutzhülle zu ES2.6 mit Trolley



Produktcode

KVV 987 154



Beschreibung

- Strapazierfähiges Material







Schutzhülle zu ES2.6 ohne Trolley



Produktcode

KVV 987 153



Beschreibung

- Strapazierfähiges Material







Wandhalterung zu EPAK2500



Produktcode

KVV 987 332



Beschreibung

- Wandhalterung für die Montage von EPAK2500 oder KPAK2500 - für 1 Stck. EPAK2500 oder KPAK2500







Super Digital 20MHz, Platine mit elektronischer Verzögerung zu EPAK2500



Produktcode

KVV 987 253



Beschreibung

- Elektronik-Platine - der Autausch erfordert Fachpersonal - inkl. zusätzliche Kühlung und Muttern







Super Digital 20MHz, Platine mit elektronischer Verzögerung zu EPAK2500R



Produktcode

KVV 987 294



Beschreibung

- Elektronik-Platine - Der Austausch erfordert Fachpersonal







Sicherheitsabdeckung für Racks 4HE



Produktcode

KVV987189



Beschreibung

- verhindert unerwünschte Manipulationen der Verstärkerkonfiguration - 4HE








Q: When I hang either a single or a double ES1.0 in the HORIZONTAL mode, does it matter which way the enclosure is presented? For example should the horn assembly be on the 'outside', or should the port be on the 'outside', does it matter?

A: YES, this is very important, when hanging either a single or a double ES1.0 enclosure, in a Left/Right configuation, the left hang should have the horn on the 'outside', port on the 'inside, similarly, the right hang should mirror this effect.
The reasons for this are that the enclosure and horn are designed to disperse the sound in a downward effect,(approx 10-15deg depending on frequency), and similarly to reduce reflections from the outside walls and perimiters.



Q: I want to use more than one single ES1.0 per side of the stage; can I place them together like an Array?

All KV2 Audio loudspeaker units are designed with low loss, low compression horn assemblies and are low’q’.
Their wide dispersion aspects mean that physical side by side ‘arraying’ is not the correct method or way to utilize the loudspeakers in application, primarily due to the interaction effects which cause poor phase response, frequency response and in-accurate dispersion.
It is entirely feasible to utilize a combination of two ES1.0 enclosures, providing that they are located and placed as highlighted in the picture below.

Please refer to the ‘Technology’ tab or download Disarray-Theory



Can I use my existing EX2.5 or EX1.8 active subwoofer to add to an ES system consisting of either ES2.5/2.6 or ES1.8 subwoofers?

Yes, it is possible to use any of the EX Subwoofers as an extension, or addition to other KV2 product ranges, however it is important to recognize and understand that the phase of all the EX subwoofers is ‘Opposite’ to the ES subwoofers, so to use in a correct manner and to achieve the desired effect of ‘addition’, a reverse phase XLR connector will be required.

* Please note: If you are using the EX2.5 MkII, then you will need to add a single passive ES2.6 to maintain full output and balance of the system.




ES Double - A



Beschreibung

bis zu 2000 Personen pro Seite,  Anzahl der Bassboxen ist abhängig vom Musikstil





Produkte

CountProductType
2ES1.0MID-HI
1ES2.5SUB
2ES1.8SUB
2EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
2Cable MH60Mid/Hi Lautsprecherkabel MH60
2Cable LF40Bass Lautsprecherkabel LF40
1Cable LF15Bass Lautsprecherkabel LF15


Bilder

Front viewWiring




ES Double - B



Beschreibung

bis zu 2000 Personen pro Seite • Anzahl der Bassboxen ist abhängig vom Musikstil





Produkte

CountProductType
2ES1.0MID-HI
4ES1.8SUB
2EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1FLY BAR - 0002Fluggeschirr und Halterung zu ES Systemen
2Cable MH120Mid/Hi Lautsprecherkabel HM120
0Cable LF15Bass Lautsprecherkabel LF15
2Cable LF40Bass Lautsprecherkabel LF40
2Cable LF15Bass Lautsprecherkabel LF15


Bilder

Front viewWiring




ES Double - C



Beschreibung

bis zu 2000 Personen pro Seite • Anzahl der Bassboxen und ist abhängig vom Musikstil





Produkte

CountProductType
2ES2.5SUB
2ES1.0MID-HI
2EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1FLY BAR - 0002Fluggeschirr und Halterung zu ES Systemen
2Cable MH120Mid/Hi Lautsprecherkabel HM120
2Cable LF40Bass Lautsprecherkabel LF40


Bilder

Front viewWiring




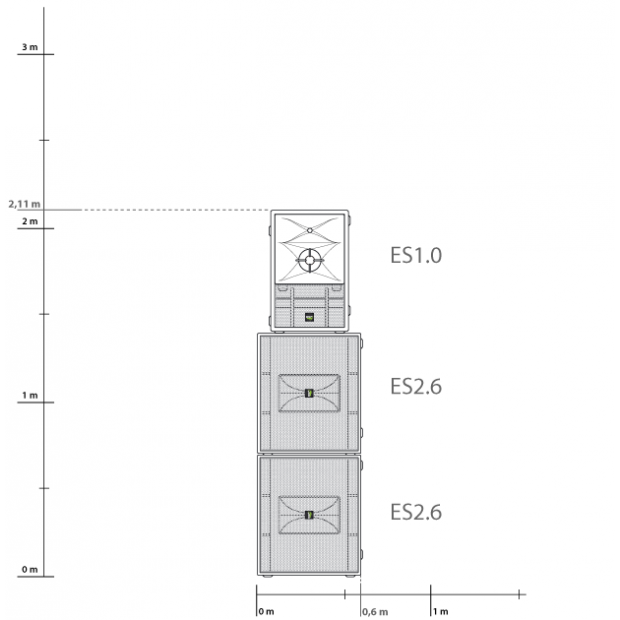

ES Double - D



Beschreibung

bis zu 2000 Personen pro Seite • Anzahl der Bassboxen ist abhängig vom Musikstil



Produkte

CountProductType
2ES1.0MID-HI
4ES2.6SUB
2EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1FLY BAR - 0002Fluggeschirr und Halterung zu ES Systemen
2Cable MH120Mid/Hi Lautsprecherkabel HM120
2Cable LF40Bass Lautsprecherkabel LF40
2Cable LF15Bass Lautsprecherkabel LF15


Bilder

Front viewWiring

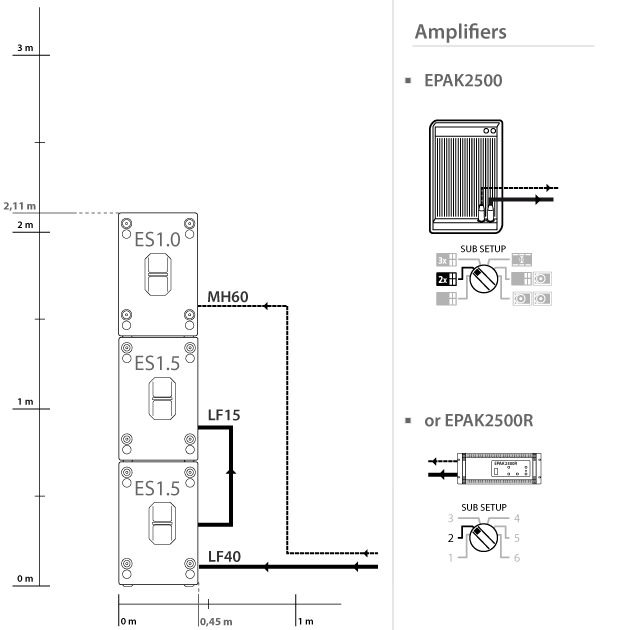

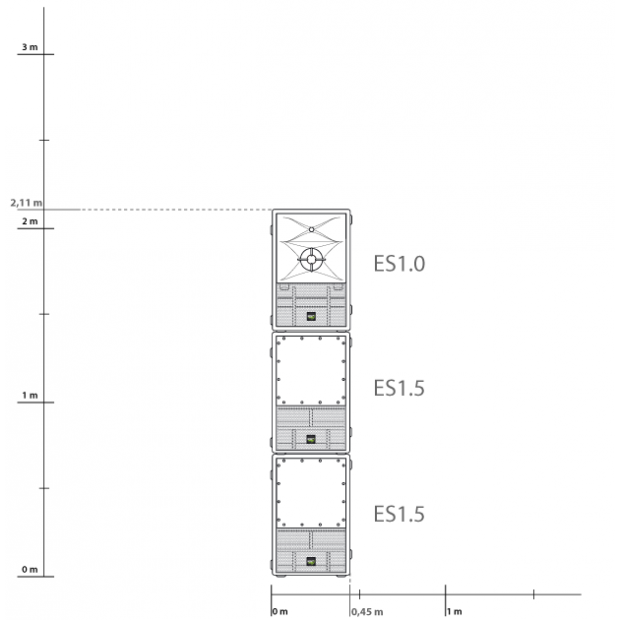

ES Single - A1



Beschreibung

bis zu 1000 Personen pro Seite,  Anzahl der Bassboxen und der Suibwooferpegel sind abhängig vom Musikstil



Produkte

CountProductType
1ES1.0MID-HI
1ES1.5SUB
1EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1Cable LF40Bass Lautsprecherkabel LF40
1Cable MH60Mid/Hi Lautsprecherkabel MH60


Bilder

Front viewWiring




ES Single - A2



Beschreibung

bis zu 1000 Personen pro Seite • Anzahl der Bassboxen ist abhängig vom Musikstil





Produkte

CountProductType
1ES1.0MID-HI
2ES1.5SUB
1EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1Cable MH60Mid/Hi Lautsprecherkabel MH60
1Cable LF40Bass Lautsprecherkabel LF40
1Cable LF15Bass Lautsprecherkabel LF15


Bilder

Front viewWiring




ES Single - A3



Beschreibung

bis zu 1000 Personen pro Seite • Anzahl der Bassboxen und ist abhängig vom Musikstil





Produkte

CountProductType
1ES1.0MID-HI
3ES1.5SUB
1EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1Cable MH60Mid/Hi Lautsprecherkabel MH60
1Cable LF40Bass Lautsprecherkabel LF40
2Cable LF15Bass Lautsprecherkabel LF15


Bilder

Front viewWiring




ES Single - B1



Beschreibung

bis zu 1000 Personen pro Seite • Anzahl der Bassboxen ist abhängig vom Musikstil



Produkte

CountProductType
1ES1.0MID-HI
2ES1.5SUB
1ES1.8SUB
1EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1Cable MH60Mid/Hi Lautsprecherkabel MH60
1Cable LF40Bass Lautsprecherkabel LF40
2Cable LF15Bass Lautsprecherkabel LF15


Bilder

Front viewWiring




ES Single - B2



Beschreibung

• Bis zu 1000 Personen pro Seite, Anzahl der Bassboxen abhängig vom Musikstil



Produkte

CountProductType
1ES1.0MID-HI
1ES2.6SUB
1ES1.8SUB
1EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1Cable MH60Mid/Hi Lautsprecherkabel MH60
1Cable LF40Bass Lautsprecherkabel LF40
1Cable LF15Bass Lautsprecherkabel LF15


Bilder

Front viewAlternativeWiring




ES Single - C



Beschreibung

Bis zu 1000 Personen pro Seite, Anzahl der Bassboxen abhängig vom Musikstil



Produkte

CountProductType
1ES1.0MID-HI
1ES2.5SUB
1EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1KV2-HUniverselle Distanzstange
1Cable MH60Mid/Hi Lautsprecherkabel MH60
1Cable LF40Bass Lautsprecherkabel LF40


Bilder

Front viewWiring




ES Single - D



Beschreibung

Bis zu 1000 Personen pro Seite, Anzahl der Bassboxen abhängig vom Musikstil



Produkte

CountProductType
1ES1.0MID-HI
2ES2.6SUB
1EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1Cable MH60Mid/Hi Lautsprecherkabel MH60
1Cable LF40Bass Lautsprecherkabel LF40
1Cable LF15Bass Lautsprecherkabel LF15


Bilder

Front viewAlternativeWiring




ES Single - E



Beschreibung

Bis zu 1000 Personen pro Seite, Anzahl der Bassboxen abhängig vom Musikstil







Produkte

CountProductType
1ES1.0MID-HI
2ES2.6SUB
1EPAK2500R oder EPAK2500AMP


Zubehör

CountAccessoryTitle
1Cable MH60Mid/Hi Lautsprecherkabel MH60
1Cable LF40Bass Lautsprecherkabel LF40
1Cable LF15Bass Lautsprecherkabel LF15


Bilder

Front viewWiringUsage








The Future of Sound. Made Perfectly Clear.

© KV2 Audio 2017 – All rights reserved
