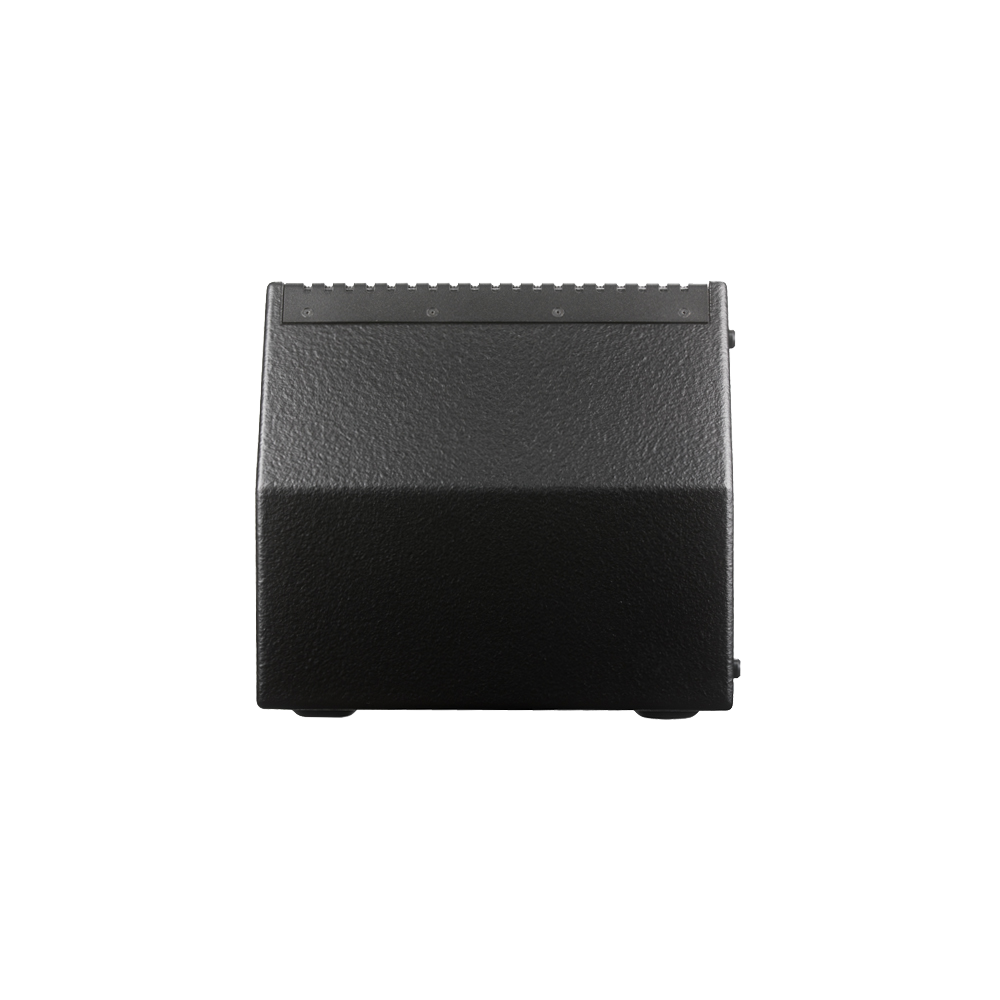

ESM26 - Ultimativer passiver Bühnenmonitor

Der ESM26 ist ein Bühnenmonitor, welcher im Hinblick auf eine extreme Klarheit und Präsenz entwickelt wurde. Er ist bestückt mit zwei ausgezeichneten 6" Basstreibern und einem Kompressionstreiber mit 1.75" Schwingspule und einem Abstrahlwinkel von 100° x 100°. Durch den Einsatz der revolutionären, passiven, von KV2 enwickelten Verzögerungsschaltung, wird ein hoher Schalldruck bei sehr niedriger Rückkopplungsneigung erreicht.





Produktvideo

ESM26ESM26


ESM26 Technische Daten




Anwendung

Einsatz als extrem kompakter und flacher Bühnenmonitor für Sprache und Gesang, wie auch für andere Anwendungen

  • Live Event
  • Konzerte
  • Mobiles PA
  • Festinstallationen


Produktcode

  • KVV 987 263 - ESM26



Eigenschaften

  • Der ESM26 ist ein professioneller Bühnenmonitor mit Topqualität. Mit einer kompakten Baugrösse (274mm breit, 340mm hoch) und einem Gewicht von nur 15kg, zeigt der ESM26 eine erstaunlich hohe Leistung und viel Transparenz, was anhand der Baugrösse nicht erwartet werden könnte. Mit einer Empfindlichkeit von 98dB bei 1W/1m errreicht der ESM26 einen Spitzenschalldruck von 126dB
  • Dieselbe passive, analoge Verzögerungsschaltung wie bei der ESD Serie kommt zum Einsatz. Diese Schaltung, zusammen mit den Weichenfiltern, bewirkt eine perfekte Korrektur des Zeitversatzes und der Phasenlage, ohne den Einsatz von externen Prozessoren. Dieses Konzept ermöglicht substantielle Einsparungen, da nur ein Verstärker nötig ist auch und kein Bedarf an externen Prozessoren vorhanden ist.
  • Mit dieser perfekten Phasenkontrolle zeigt der ESM26 eine ausgezeichnete Rückkopplungsfestigkeit, und wenn überhaupt, ist nur eine minimale Entzerrung notwendig. Die Leistung und die Qualität des Monitors übertreffen die Erwartungen angesichts der geringen Baugrösse. Das Bassreflexgehäuse der ESM26 mit 'Auto Reset' Schutzschaltung verfügt über einen bodenseitigen Bassreflextunnel (ganze Boxenbreite), welcher eine gute Kopplung mit dem Boden ermöglicht, und so die Basswiedergabe verstärkt. Der neue, zum Patent ausgeschriebene Kompressionstreiber mit 1.75" Schwingspule definiert sich mit einem geometrisch komplexen Phase Plug für höhere Ausgangsleistung, aussergewöhnlich niedrigen Verzerrungen und einem ausgedehnten Frequenzgang. Der Treiber ist an ein Horn mit einem breiten Abstrahlwinkel von 100° x 100° gekoppelt, so dass sich dem Künstler ein optimale Bewegungsfreiheit bietet.
  • Viele der heutigen Bühnenmonitore sind aus ästhetischen Gründen auf eine sehr flache Bauweise getrimmt. Die ESM26 hat einen steileren Aufstellwinkel, welcher den Schall direkt zum Aufführenden und zum hinteren Teil der Bühne, aber nicht an die Decke lenkt. Obwohl die Bauhöhe nur 300mm beträgt, kann der Monitor in Fernsehstudios oder in Theatern als 'long throw' Lautsprecher betrieben werden. Das Anschlussfeld des ESM26 ist versteckt im Seitengriff integriert und bietet damit ein attraktives und unaufdringliches Äusseres für die Bühne an.
  • Die Einfachheit und der gut handzuhabende Einsatz des ESM26 wird nur durch seine aussergewöhnliche Leistungsfähigkeit übertroffen. Durch das auf realistische Szenarien gerichtete, innovative Design, konnte KV2 einen Weltklassemonitor zu einem erschwinglichen und übersehbaren Preis konstruieren. Der ESM26 eignet sich für alle Anwendungen mit der Anforderung an ein hochwertiges Bühnenmonitoring.


Anwendung

Einsatz als extrem kompakter und flacher Bühnenmonitor für Sprache und Gesang, wie auch für andere Anwendungen

  • Live Event
  • Konzerte
  • Mobiles PA
  • Festinstallationen


Produktcode

  • KVV 987 263 - ESM26



System Akustisches Leistungsvermögen

Leistung Musik123dB
Spitzenschalldruck126dB
-3dB Frequenzgang70Hz to 16kHz
-10dB Bandbreite54Hz to 28kHz (half space)
Empfohlene Verstärkerleistung275W
Empfindlichkeit98dB
Impedanz
Trennfrequenz2.5kHz

Hochtonbereich

Akustisches DesignHorn Loaded
Abdeckungsbereich Hochtöner H x V100° x 100°
Mundöffnung / Schwingspulendurchmesser1" / 1.75"
MembranmaterialNitride Titanium
Magnet TypNeodymium

Bassbereich

Akustisches DesignFront Loaded, Bass Reflex
Anzahl Treiber2
Basstreiber Grösse / Schwingspulendurchmesser / Design6" / 1.75"
Magnet TypNeodymium
MembranmaterialEpoxy Reinforced Cellulose

Lautsprechereingang

Lautsprechereingang2x Neutrik Speakon®

Eigenschaften

RMS Begrenzerautoreset

Gehäuse

GehäusematerialBaltic birch
Griffe1
Farbe"Orange peeled" Matt Black or any RAL

Physische Ausmasse

Höhe337.3 mm /13.28"
Breite370 mm /14.57"
Tiefe454.5 mm /17.89"
Gewicht15 kg (33.8 lbs)


Produktcode

  • KVV 987 263 - ESM26


DWG

ESM26 - 3D

- Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei







Schutzhülle zu ESM26



Produktcode

KVV 987 281



Beschreibung

- heavy duty - gepolstert







Speakon Lautsprecherkabel 4.15



Produktcode

KVV 987 326



Beschreibung

- 4-poliges Lautsprecherkabel - Speakon NL4 Stecker - 6m (20ft) - für ESM Lautsprecher - für K-Rig Bass Modul Verkabelung







Speakon Lautsprecherkabel 4.40



Produktcode

KVV 987 327



Beschreibung

- 4-poliges Lautsprecherkabel - Speakon NL4 Stecker - 6m (20ft) - für ESM Lautsprecher - für K-Rig Bass Modul Verkabelung
