EX26 - Aktivní systém s vysokou srozumitelností

Vysoce kvalitní, kompaktní dvoupásmový systém vyrobený pro vysokou srozumitelnost. Vyznačuje se vysokým výkonem, neobvyklým u reprosoustav těchto rozměrů navíc s udivující čistotou hlasové a hudební reprodukce. Systém je ideální pro instalace a audiovizuální prezentace, kde je požadována nejvyšší zvuková kvalita na omezeném prostoru. Je vybaven vysokofrekvenčním driverem s nitridovanou membránou a dvěma 6" středobasovými reproduktory. Modul zesilovače má zabudovanou veškerou ekvalizaci a ochranné prvky.

Pusťte si produktové video

Aplikace

Účelově navrženo jako samostatná jednotka pro extrémně kvalitní reprodukci hlasu

  • Navrženo zejména pro prostory s dlouhým dozvukem jako jsou kostely
  • Vhodné pro konference a prezentace
  • Pro malé a střední živé hudební koncerty
  • Dozvučovací jednotky např. pod balkóny

Produktový kód

  • KVV 987 164 - EX26 230V
  • KVV 987 165 - EX26 115V


Vlastnosti

  • Profesionální konstrukce skříně vyrobené ze severské břízy, s opotřebení odolným polymerovým povrchem
  • 124 dB stálý akustický tlak, 127 dB ve špičkách, s velmi vysokým dynamickým rozsahem a nízkým šumem
  • 370 W celkový výkon s kompletní vestavěnou ekvalizací
  • 350 W nízkofrekvenční, spínaný zesilovač s vysokou účinností a technologií zvýšení výstupního proudu
  • Vysoce kvalitní vysokofrekvenční 20 W zesilovač s nízkým IM (intermodulačním) zkreslením, ve třídě AB a s transofmátorovým výstupem
  • Vypínatelný hornopropustní filr a potenciometr úrovně pro zvukovému vyvážení
  • Výšková horna s vyzařováním 100° ve vertikálním i horizontálním směru
  • Driver s patentem chráněnou 44 mm membránou, vyrobenou z ponitridovaného titanu s komplexním geometrickým tvarem. Driver má vysoký výkon, mimořádně nízké zkreslení a neodymiový magnetický systém
  • Dva 6ti palcové basové reproduktory s magnetickým systémem z neodymu, který dramaticky zvyšuje vyzařovaný výkon, snižuje zkreslení a zajišťuje zlepšenou frekvenční linearitu zvuku
  • Zabudované horní držadlo umožňuje snadné přenášení. Součástí držadla je závit M10 pro zavěšení, závěsný držák OmnimountTM a čtyři montážní otvory se závitem M6
  • Další montážní otvory M10 po stranách.
  • Na spodní straně bedny je otvor 35mm pro umístění na stojan
  • LED indikátory zobrazují přítomnost signálu, aktivaci limiteru a zapnuté napájení


Aplikace

Účelově navrženo jako samostatná jednotka pro extrémně kvalitní reprodukci hlasu

  • Navrženo zejména pro prostory s dlouhým dozvukem jako jsou kostely
  • Vhodné pro konference a prezentace
  • Pro malé a střední živé hudební koncerty
  • Dozvučovací jednotky např. pod balkóny

Produktový kód

  • KVV 987 164 - EX26 230V
  • KVV 987 165 - EX26 115V


Akustické vlastnosti

Max. trvalý akustický tlak124dB
Max. špičkový akustický tlak130dB
Kmitočtový rozsah -3dB80Hz to 20kHz
Kmitočtový rozsah -10dB65Hz to 28kHz
Dělící kmitočet2.5kHz

Vysokofrekveční část

Akustický návrhHorn Loaded
Horizontální / Vertikální vykrytí vysoko - frekvenční horny100° x 100°
Průměr vyústění / Velikost membrány1" / 1.75"
Materiál membrányNitride Titanium
Typ magnetuNeodymium

Parametry vysokofrekvenčního zesilovače

TypClass AB Push-Pull
Jmenovitý trvalý výkon20W
Zkreslení<0.05%
Pracovní kmitočtový rozsah2.5kHz to 28kHz

Nízkofrekvenční část

Akustický návrhFront Loaded, Bass Reflex
Linkový vstup6" / 1.75"
Typ magnetuNeodymium
Materiál membrányEpoxy Reinforced Cellulose

Parametry basového zesilovače

TypHigh efficiency, Current-Enhancing, Switched-Rail Amplifier
Jmenovitý trvalý výkon350W
Zkreslení<0.05%
Pracovní kmitočtový rozsah68Hz to 2.5kHz

Vstup signálu

Vstupní citlivost1V RMS
Vstupní impedance20 kΩ

Požadavky na napájení

Napájecí konektorNeutrik PowerCon®
Rozsah napájecího napětí100 to 120V @ 60Hz | 230 to 250V @ 50Hz
Doporučené proudové dimenzování3.15A 115V | 1.6A 230V

Reprobox

Materiál reproboxuBaltic birch
Madla1
Příruba stativové tyče35 mm
Barva"Orange peeled" Matt Black or any RAL

Rozměry

Výška570 mm (22.44")
Šířka220 mm (8.66")
Hloubka274 mm (10.78")
Hmotnost16 kg (35.2lbs)


Produktový kód

  • KVV 987 164 - EX26 230V
  • KVV 987 165 - EX26 115V

PDF

EX26 Data Sheet

EX26 Data Sheet



PDF

EX Série uživatelský manuál

Uživatelský manuál pro EX6, EX10, EX12, EX15, EX26 - anglicky



DWG

EX26 - 3D

měřítko 1:1 - uchycovací body - hmnotnost - dwg file



DWG

EX26 115V 3D DWG

EX26 115V 3D DWG



SKP

EX26 230V SKP

EX26 230V SketchUp



DWG

EX26 230V 3D DWG

EX26 230V 3D DWG



SKP

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SKP

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SketchUp



DWG

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG



SKP

EX Series SketchUp

EX Series SketchUp



DWG

EX26 Vertical Bracket 2D DWG

EX26 Vertical Bracket 2D DWG



DWG

EX26 Horizontal Bracket 2D DWG

EX26 Horizontal Bracket 2D DWG



DWG

EX26 2D DWG

EX26 2D DWG



SKP

EX26 115V SKP

EX26 115V SketchUp



DWG

EX26 Vertical Bracket 3D DWG

EX26 Vertical Bracket 3D DWG



SKP

EX26 Vertical Bracket SKP

EX26 Vertical Bracket SketchUp



PDF

EX26 - 230V - 2D

EX26 - 230V 2D Drawing



PDF

EX26 - 115V - 2D

EX26 - 115V 2D Drawing



SKP

EX26 Horizontal Bracket SKP

EX26 Horizontal Bracket SketchUp



DWG

EX26 Horizontal Bracket 3D DWG

EX26 Horizontal Bracket 3D DWG



SKP

EX26 Vertical Bracket SKP

EX26 Vertical Bracket SketchUp



DWG

EX26 Vertical Bracket 3D DWG

EX26 Vertical Bracket 3D DWG



SKP

EX26 Horizontal Bracket SKP

EX26 Horizontal Bracket SketchUp



DWG

EX26 Horizontal Bracket 3D DWG

EX26 Horizontal Bracket 3D DWG



GLL

EX26 EASE data

- soubor GLL - popis





GLL

EX26 EASE Focus

EX26 EASE Focus





Obal na EX26

Fotogalerie

Produktový kód

KVV 987 209



Popis

- odolný materiál - vystlaný


EX26 Grill Fine

Produktový kód

KVV 987 351


Popis

Grill fine option for EX26

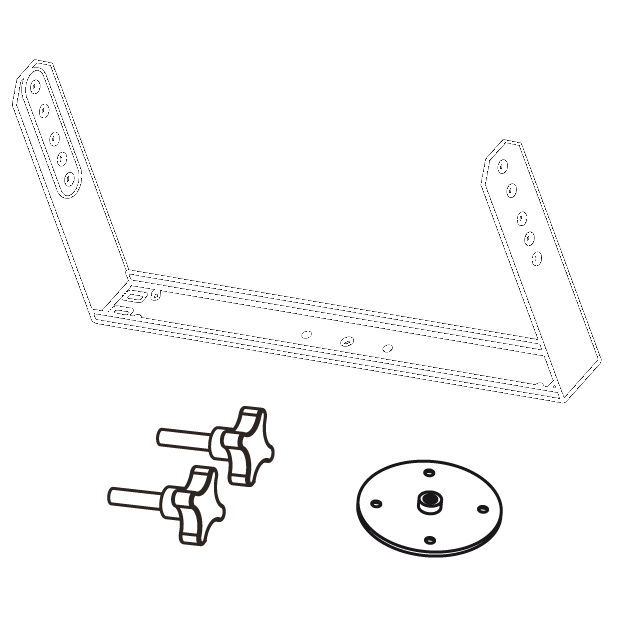

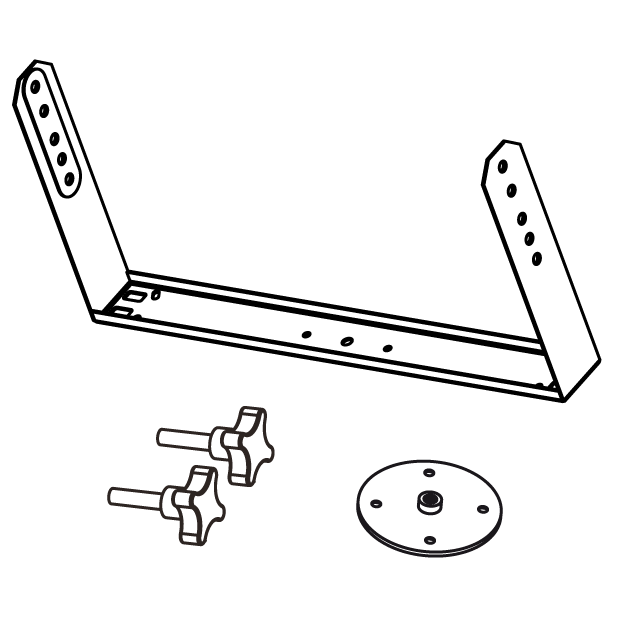

Horizontální držák pro EX26

Fotogalerie

Produktový kód

KVV 987 493



Popis

- pro EX6 - včetně dvou uchycovacích šroubů a držáku


Ke stažení

DWG

EX26 Horizontal Bracket 3D DWG

EX26 Horizontal Bracket 3D DWG

SKP

EX26 Horizontal Bracket SKP

EX26 Horizontal Bracket SketchUp

DWG

EX26 Horizontal Bracket 2D DWG

EX26 Horizontal Bracket 2D DWG

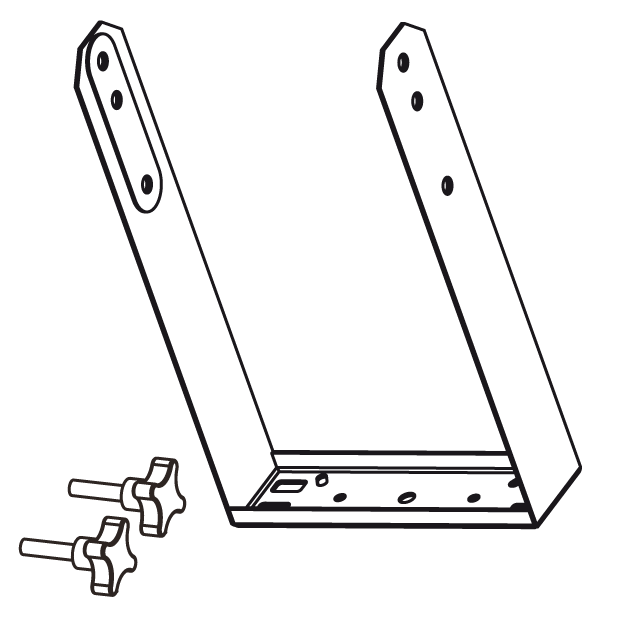

Vertikální držák pro EX26

Fotogalerie

Produktový kód

KVV 987 492



Popis

- pro EX26 - včetně dvou uchycovacích šroubů


Ke stažení

DWG

EX26 Vertical Bracket 3D DWG

EX26 Vertical Bracket 3D DWG

SKP

EX26 Vertical Bracket SKP

EX26 Vertical Bracket SketchUp

DWG

EX26 Vertical Bracket 2D DWG

EX26 Vertical Bracket 2D DWG

Speaker pole - universal

Fotogalerie

Produktový kód

KVV 987 130



Popis

Vysoce odolná teleskopická tyč mezi KV2 basboxy a reproboxy - délka 0,735 až 1,23 m - průměr 35 mm - hmotnost 2,2 kg - max. zatížení 50 kg - spodní šroub M20 - matná, černá barva


Ke stažení

SKP

Speaker pole - universal SKP

Speaker pole - universal SketchUp

Adaptér k držákům

Fotogalerie

Produktový kód

KVV 987 090



Popis

- včetně připevňovacích šroubů - černý


Ke stažení

DWG

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG

SKP

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SKP

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SketchUp
