ES Série

ES série byla vůbec první výrobkem vyvinutým v KV2 a za poslední dekádu si vydobyla celosvětové renomé a oblíbenost za svůj výkon, kompaktnost a akustické vlastnosti.

Jednoduše nastavitelný, logisticky nenáročný systém s veškerou elektronikou a amplifikací v odděleném přenosném modulu - EPAK2500 a 2500R. Umístněním aktivních elektronických prvků do odděleného modulu umožňuje snadnou obsluhu a instalaci. EPAK2500/R obsahuje čtyři specificky určené zesilovače. Elektronická výhybka, časové a kmitočtové vyrovnání, ekvalizace a ovládací prvky využívají digitální konverzi signálu na úrovni 20MHz.

Video



Popis

Středovýškový reproduktor ES1.0 a zesilovač EPAK2500/R jsou základem neuvěřitelně znějící a dynamického systému ES, který je zároveň extrémně jednoduchý na sestavení a obsluhu.



Vlastnosti

  • Aktivní zvukový systém
  • Ideální pro živou hudbu, pevné instalace, audiovizuální oblast a prezentace
  • Neuvěřitelně jednoduchý na instalaci a dopravu
  • Velice kompaktní a přenastavitelný s veškerou elektronikou a zesilovači umístěnými v odděleném EPAK2500/R zesilovači - kontroleru
PDF

Návod ES série - reproboxy

- uživatelský manuál pro: ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 - anglicky



PDF

Použití FB-0002

Nákresy FB-0002 zavěšovacího systému a přídavných ramen s různými ES systémy



PDF

Uživatelský manuál pro EPAK2500

- Uživatelský manuál pro EPAK2500 - Zesilovač pro ES systém - anglicky



PDF

Uživatelský manuál pro EPAK2500R

- Uživatelský manuál pro EPAK2500R - Rackový ES zesilovač - anglicky



PDF

ES Configurations manual

- ES Series - Basic single and double configurations manual



DWG

ES1.0 - 3D

- měřítko 1:1 - uchycovací body - hmnotnost - dwg file



DWG

ES1.5 - 3D

- měřítko 1:1 - uchycovací body - hmotnost - dwg file



DWG

ES1.8 - 3D

- měřítko 1:1 - uchycovací body - hmotnost - dwg file



DWG

ES2.5 - 3D

- měřítko 1:1 - uchycovací body - hmotnost - dwg file



DWG

ES2.6 - 3D

- měřítko 1:1 - uchycovací body - hmotnost - dwg file



DWG

EPAK2500 s víkem - 3D

- s víkem - měřítko 1:1 - uchycovací body - hmnotnost - dwg file



DWG

EPAK2500 bez víka - 3D

- bez víka - měřítko 1:1 - uchycovací body - hmnotnost - dwg file



DWG

EPAK2500R - výkres

- měřítko 1:1 - dwg soubor - 2D



GLL

ES1.0 EASE data

- soubor GLL - popis





ZIP

Vyzařovací charakteristiky ES1.0

- vyzařovací charakteristiky ES1.0 - data v souboru *.xls - balíček *.zip







Amphenol AP6 konektor



Produktový kód

KVV 987 050



Popis

- samice - kabelový






Amphenol AP6 konektor



Produktový kód

KVV 987 051



Popis

- samec - kabelový






Krátký spojovací prvek



Produktový kód

KVV 987 027



Popis

- pro spojení dvou ES reprosoustav - 4 kusy v balení






Rozšíření pro závěsný systém



Produktový kód

KVV 987 046



Popis

- pro ES1.0 or ES1.5 + ES1.8 or ES2.5 or ES2.6 - 4 kusy v balení






Rozšíření pro závěsný systém



Produktový kód

KVV 987 026



Popis

- pro 2 kusy ES1.0, nebo ES1.5 - 4 kusy v balení






Středo-výškový reproduktorový kabel HM120



Produktový kód

KVV 987 126



Popis

- 6ti žilový reproduktorový kabel - AP6 konektory - 12m (40ft) délka - pro připojení Mid/Hi modulů






Středo-výškový reproduktorový kabel MH15



Produktový kód

KVV 987 147



Popis

- 6ti žilový reproduktorový kabel - AP6 konektory - 1,5m (5ft) délka - pro připojení středo-výškových modulů - pro připojení VHD1.0 modulů






Středo-výškový reproduktorový kabel HM180



Produktový kód

KVV 987 127



Popis

- 6ti žilový reproduktorový kabel - AP6 konektory - 18m (60ft) délka - pro připojení Mid/Hi modulů






Středo-výškový reproduktorový kabel HM60



Produktový kód

KVV 987 125



Popis

- 6ti žilový reproduktorový kabel - AP6 konektory - 6m (20ft) délka - pro propojení středo-výškových reprosoustav






Sada kabelů ES



Produktový kód

KVV 987 047



Popis

- 2 kusy LF15 - 1 kus LF40 - 1kus MH60






Vysoce odolný obal na ES1.0



Produktový kód

KVV 987 119



Popis

- Odolný materiál

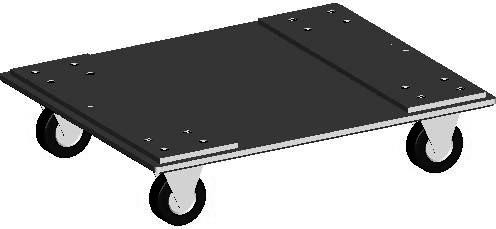

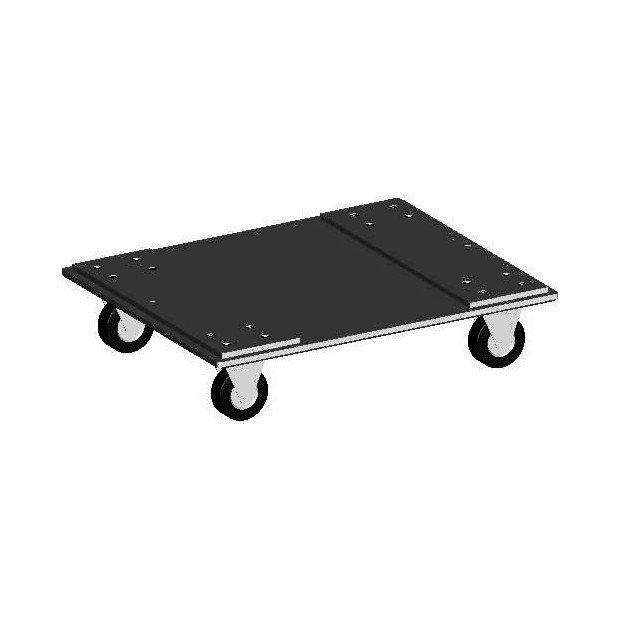

Vozíková deska pro ES1.0, ES1.5



Produktový kód

KVV 987 030



Popis

- pro 2ks boxů ES1.0 a ES1.5. - kolečka nejsou součástí

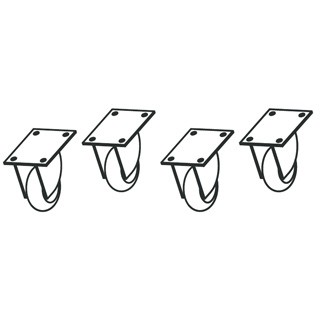

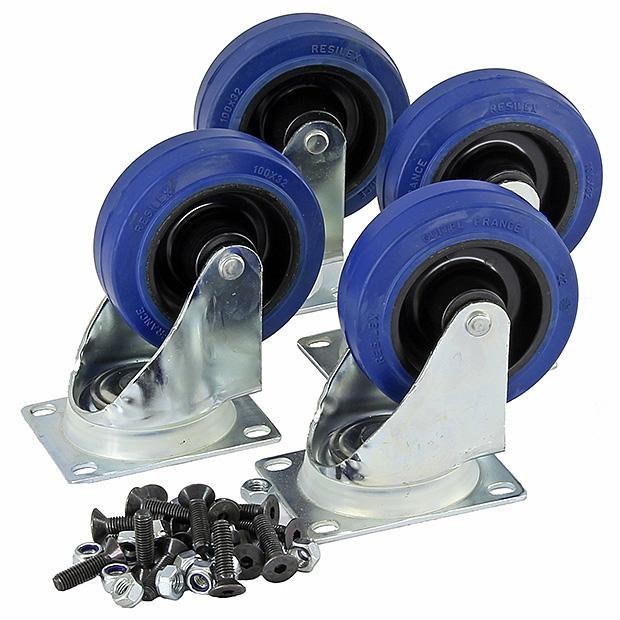

Kolečka k vozíku



Produktový kód

KVV 987 031



Popis

- se sadou šroubů - 4 kusy v balení, otočná, modrá






ES bracket pro vykrývací reprobox



Produktový kód

KVV 987 311



Popis

- včetně 4 kusů Quick-lock pinů 6mm - 4 kusy M10 šroubů součástí - 1 kus inbusového klíče 6mm součástí






Horizontální držák



Produktový kód

KVV 987 035



Popis

- pro ES1.0, ES1.5, nebo ESD15 - včetně krycího kloboučku a dvou šroubů - černý






Vertikální držák



Produktový kód

KVV 987 032



Popis

- pro ES1.0, ES1.5 nebo ESD15 - včetně dvou uchycovacích šroubů - černý






Přídavná ramena pro konzoli FB-0002



Produktový kód

KVV 987 192



Popis

- 2 kusy ARMS OF FB-0002 - 8 kusů M10 šroubů - 8 kusů Quick-lock-pinů 6mm součástí






Zavěšovací systém pro ES sérii



Produktový kód

KVV 987 191



Popis

- včetně 8 kusů M10 šroubů s otvorem 6,3mm - včetně 8 kusů Quick-lock pinů 6mm a 4 kusů Quick-lock pinů 1/2"






Plné síto pro ES1.0



Produktový kód

KVV 987 131



Popis

Volitelné plné síto pro ES1.0






Speaker pole - universal



Produktový kód

KVV 987 130



Popis

Vysoce odolná teleskopická tyč mezi KV2 basboxy a reproboxy - délka 0,735 až 1,23 m - průměr 35 mm - hmotnost 2,2 kg - max. zatížení 50 kg - spodní šroub M20 - matná, černá barva






Amphenol AP4 konektor



Produktový kód

KVV 987 048



Popis

- samice - kabelový






Amphenol AP4 konektor



Produktový kód

KVV 987 049



Popis

- samec - kabelový






Basový reproduktorový kabel LF100



Produktový kód

KVV 987 123



Popis

- 4 drátový reproduktorový kabel - konektor AP4 - 10m (33ft) - pro připojení ES basových reprosoustav






Basový reproduktorový kabel LF15



Produktový kód

KVV 987 121



Popis

- 4 drátový reproduktorový kabel - konektory AP4 - 1,5m (5ft) - pro spojování ES basových beden






Basový reproduktorový kabel LF200



Produktový kód

KVV 987 124



Popis

- 4 drátový reproduktorový kabel - konektory AP4 - 20m (66ft) - pro připojení ES basových reprosoustav






Bass speaker cable LF40



Produktový kód

KVV 987 122



Popis

- 4 drátový reproduktorový kabel - konektory AP4 - 4m (13ft) - pro spojování ES basových beden






Vysoce odolný obal pro ES1.5



Produktový kód

KVV 987 120



Popis

- Odolný materiál






Obal na ES1.8 s vozíkem



Produktový kód

KVV 987 116



Popis

- Odolný materiál






Odolný obal na ES1.8 bez vozíku



Produktový kód

KVV 987 115



Popis

- Odolný amteriál

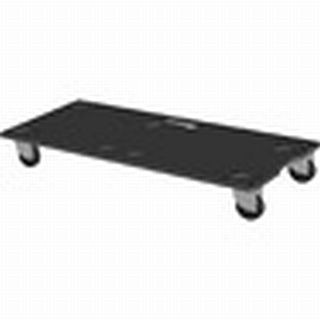

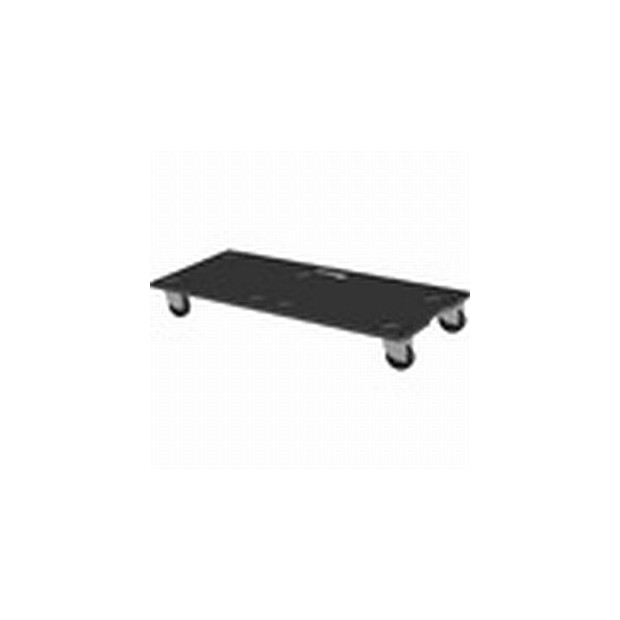

Magnetický vozík pro ES1.8, ES2.5, ES2.6, EX2.5MkII



Produktový kód

KVV 987 114



Popis

- kolečka nejsou součástí

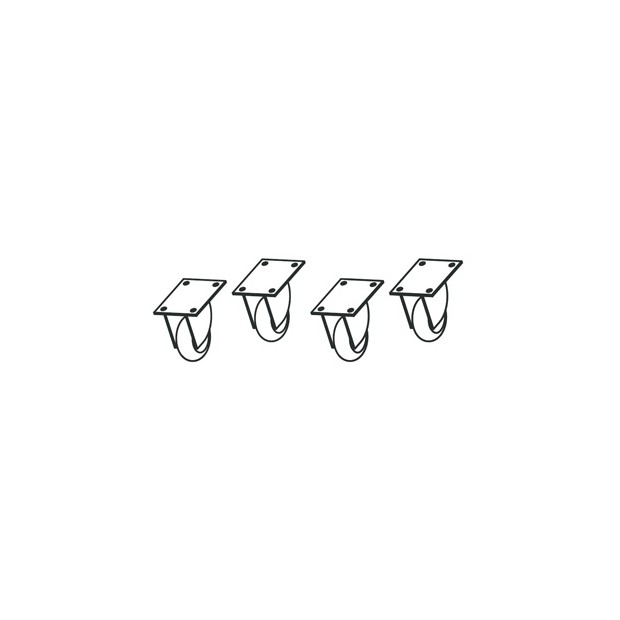

Kolečka k vozíku 0009



Produktový kód

KVV 987 128



Popis

- se sadou šroubů - 4 kusy v balení, otočná, modrá






Obal na ES2.5 s vozíkem



Produktový kód

KVV 987 118



Popis

- Odolný materiál






Odolný obal na ES2.5 bez vozíku



Produktový kód

KVV 987 117



Popis

- Odolný materiál






Obal na ES2.6 s vozíkem



Produktový kód

KVV 987 154



Popis

- Odolný materiál






Obal na ES2.6 bez voz



Produktový kód

KVV 987 153



Popis

- Odolný materiál






Bracket pro montáž na zeď EPAK2500



Produktový kód

KVV 987 332



Popis

- souprava pro instalaci EPAK2500 nebo KPAK2500 na zeď - pro 1 kus EPAK2500, nebo KPAK2500






Super Digital 20MHz, zpožďovací linka pro EPAK2500



Produktový kód

KVV 987 253



Popis

- deska s elektronikou - výměna vyžaduje odborný zásah - součástí balení jsou šrouby a přídavný chladič






Ochanný panel



Produktový kód

KVV987189



Popis

- zamezuje nechtěnému přenastavení zesilovače - pro zařízení velikosti 4U






Super Digital 20MHz, zpožďovací linka pro EPAK2500R



Produktový kód

KVV 987 294



Popis

- deska s elektronikou - výměna vyžaduje odborný zásah

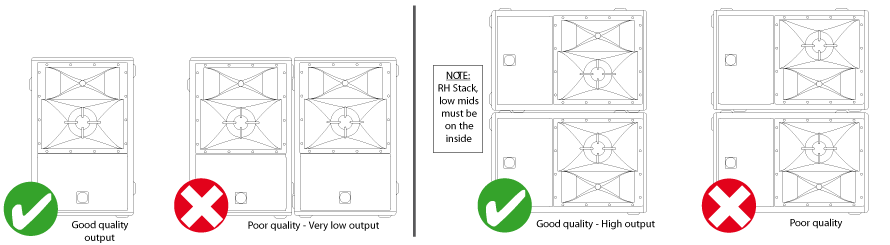

Q: When I hang either a single or a double ES1.0 in the HORIZONTAL mode, does it matter which way the enclosure is presented? For example should the horn assembly be on the 'outside', or should the port be on the 'outside', does it matter?

A: YES, this is very important, when hanging either a single or a double ES1.0 enclosure, in a Left/Right configuation, the left hang should have the horn on the 'outside', port on the 'inside, similarly, the right hang should mirror this effect.
The reasons for this are that the enclosure and horn are designed to disperse the sound in a downward effect,(approx 10-15deg depending on frequency), and similarly to reduce reflections from the outside walls and perimiters.



Q: I want to use more than one single ES1.0 per side of the stage; can I place them together like an Array?

All KV2 Audio loudspeaker units are designed with low loss, low compression horn assemblies and are low’q’.
Their wide dispersion aspects mean that physical side by side ‘arraying’ is not the correct method or way to utilize the loudspeakers in application, primarily due to the interaction effects which cause poor phase response, frequency response and in-accurate dispersion.
It is entirely feasible to utilize a combination of two ES1.0 enclosures, providing that they are located and placed as highlighted in the picture below.

Please refer to the ‘Technology’ tab or download Disarray-Theory



Can I use my existing EX2.5 or EX1.8 active subwoofer to add to an ES system consisting of either ES2.5/2.6 or ES1.8 subwoofers?

Yes, it is possible to use any of the EX Subwoofers as an extension, or addition to other KV2 product ranges, however it is important to recognize and understand that the phase of all the EX subwoofers is ‘Opposite’ to the ES subwoofers, so to use in a correct manner and to achieve the desired effect of ‘addition’, a reverse phase XLR connector will be required.

* Please note: If you are using the EX2.5 MkII, then you will need to add a single passive ES2.6 to maintain full output and balance of the system.




ES Double - A



Popis

Up to 2000 people Number of bass boxes - depend on music style Right side of stereo double system



Produkty

Count PočetProduktTyp
2ES1.0MID-HI
1ES2.5SUB
2ES1.8SUB
2EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
2Cable MH60Středo-výškový reproduktorový kabel HM60
2Cable LF40Bass speaker cable LF40
1Cable LF15Basový reproduktorový kabel LF15


Fotografie





ES Double - B



Popis

Up to 2000 people Number of bass boxes - depend on music style Right side of stereo double system



Produkty

Count PočetProduktTyp
2ES1.0MID-HI
4ES1.8SUB
2EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1FLY BAR - 0002Zavěšovací systém pro ES sérii
2Cable MH120Středo-výškový reproduktorový kabel HM120
0Cable LF15Basový reproduktorový kabel LF15
2Cable LF40Bass speaker cable LF40
2Cable LF15Basový reproduktorový kabel LF15


Fotografie





ES Double - C



Popis

Up to 2000 people Number of bass boxes - depend on music style Right side of stereo double system



Produkty

Count PočetProduktTyp
2ES2.5SUB
2ES1.0MID-HI
2EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1FLY BAR - 0002Zavěšovací systém pro ES sérii
2Cable MH120Středo-výškový reproduktorový kabel HM120
2Cable LF40Bass speaker cable LF40


Fotografie





ES Double - D



Popis

Up to 2000 people Number of bass boxes - depend on music style Right side of stereo double system



Produkty

Count PočetProduktTyp
2ES1.0MID-HI
4ES2.6SUB
2EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1FLY BAR - 0002Zavěšovací systém pro ES sérii
2Cable MH120Středo-výškový reproduktorový kabel HM120
2Cable LF40Bass speaker cable LF40
2Cable LF15Basový reproduktorový kabel LF15


Fotografie





ES Single - A1



Popis

Pro ozvučení až 1000 lidí Počet basových reproboxů a nastavení SUB LEVEL úrovně závisí na hudebním stylu Jedna strana stereo systému



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
1ES1.5SUB
1EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1Cable LF40Bass speaker cable LF40
1Cable MH60Středo-výškový reproduktorový kabel HM60


Fotografie





ES Single - A2



Popis

Up to 1000 people Number of bass boxes - depend on music style One side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
2ES1.5SUB
1EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1Cable MH60Středo-výškový reproduktorový kabel HM60
1Cable LF40Bass speaker cable LF40
1Cable LF15Basový reproduktorový kabel LF15


Fotografie





ES Single - A3



Popis

Up to 1000 people Number of bass boxes - depend on music style Right side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
3ES1.5SUB
1EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1Cable MH60Středo-výškový reproduktorový kabel HM60
1Cable LF40Bass speaker cable LF40
2Cable LF15Basový reproduktorový kabel LF15


Fotografie





ES Single - B1



Popis

Up to 1000 people Number of bass boxes - depend on music style Right side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
2ES1.5SUB
1ES1.8SUB
1EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1Cable MH60Středo-výškový reproduktorový kabel HM60
1Cable LF40Bass speaker cable LF40
2Cable LF15Basový reproduktorový kabel LF15


Fotografie





ES Single - B2



Popis

Up to 1000 people Number of bass boxes - depend on music style Right side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
1ES2.6SUB
1ES1.8SUB
1EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1Cable MH60Středo-výškový reproduktorový kabel HM60
1Cable LF40Bass speaker cable LF40
1Cable LF15Basový reproduktorový kabel LF15


Fotografie





ES Single - C



Popis

Up to 1000 people Number of bass boxes - depend on music style Right side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
1ES2.5SUB
1EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1KV2-HSpeaker pole - universal
1Cable MH60Středo-výškový reproduktorový kabel HM60
1Cable LF40Bass speaker cable LF40


Fotografie





ES Single - D



Popis

Up to 1000 people Number of bass boxes - depend on music style Right side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
2ES2.6SUB
1EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1Cable MH60Středo-výškový reproduktorový kabel HM60
1Cable LF40Bass speaker cable LF40
1Cable LF15Basový reproduktorový kabel LF15


Fotografie





ES Single - E



Popis

Up to 1000 people Number of bass boxes - depend on music style One side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
2ES2.6SUB
1EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1Cable MH60Středo-výškový reproduktorový kabel HM60
1Cable LF40Bass speaker cable LF40
1Cable LF15Basový reproduktorový kabel LF15


Fotografie








The Future of Sound. Made Perfectly Clear.

© KV2 Audio 2018 – Všechna práva vyhrazena
