KV2 Audio » Produkty » ES Série » ES1.8

ES1.8 - Výkonný subwoofer

Legendární vysoce výkonný subwoofer s basreflexovou ozvučnicí s hornou vyvinutý jako součást ES série. Osazen je jedním, výkonným 18" basovým reproduktorem a poskytuje dokonalé rozlišení nízkofrekvenčního signálu, je určen k použití v párech, nebo v kombinaci s ES1.5.

V kombinaci s ES1.0 a s EPAK2500/R, ES1.8 nabízí velmi pevný základ, na kterém je možné budovat silný ES systém.

Pusťte si produktové video



ES1.8Základní popis

Aplikace

Specificky navržený pro použití ve dvojici pro spolupráci s ES1.0 jako celopásmový systém pro živá vystoupení

  • Velké bary a kluby
  • Středně velké ozvučování živých vystoupení
  • Vysoce kvalitní pevné instalace
  • Profesionální přenosné PA systémy
  • Škálovatelné do velkých systémů


Produktový kód

  • KVV 987 004 - ES1.8



Vlastnosti

  • Profesionálně vyrobená skříň z baltické břízy s oděru odolným polymerovým lakem.
  • 131dB stálý akustický tlak (1x ES1.8), 134dB špičkový akustický tlak. 136dB / 139dB (2x ES1.8)
  • 18" basový reproduktor s 4" (100mm) cívkou impregnovanou vysokoteplotním epoxidem a membránou vyztuženou uhlíkovými vlákny
  • Čtyři madla vlastní konstrukce po stranách boxu k jednoduchému přenášení a manipulaci
  • Vysoce pevná přední ocelová mřížka upravená pro transportní vozík s magnetickými úchyty série ES. (KVV987114)
  • Nárazu odolné nožky s nízkým třením, asymetricky umístěné na třech stranách umožňují pevné sestavení s dalším reproboxem a snadný posun skříně.
  • Šest vnitřních rohových upevňovacích konzolí s celkem 12ti M10 upevňovacími body
  • M20 horní pólový nástavec
  • Počasí odolné provedení - se specielním laminátovým povrchovým nátěrem je dodáváno na objednávku


Aplikace

Specificky navržený pro použití ve dvojici pro spolupráci s ES1.0 jako celopásmový systém pro živá vystoupení

  • Velké bary a kluby
  • Středně velké ozvučování živých vystoupení
  • Vysoce kvalitní pevné instalace
  • Profesionální přenosné PA systémy
  • Škálovatelné do velkých systémů


Produktový kód

  • KVV 987 004 - ES1.8



Akustické vlastnosti

Max. trvalý akustický tlak131dB (136dB - 2x ES1.8)
Max. špičkový akustický tlak134dB (139dB - 2x ES1.8)
Kmitočtový rozsah -3dB37Hz to 130Hz
Kmitočtový rozsah -10dB33Hz to 130Hz
Impedance8Ω
Dělící kmitočet70Hz to 130Hz

Nízkofrekvenční část

Akustický návrhHorn reflex loaded
Požadavky na basový zesilovač800W / ES1.8 from EPAK2500/R
Linkový vstup18" / 4" / Inside Outside
Materiál membrányEpoxy Reinforced Cellulose
Typ magnetuFerrite

Vstupní / Výstupní konektory

Vstup pro reproduktoryAP4

Výstup pro reproduktory

Výstup pro reproduktorAP4

Reprobox

Materiál reproboxuBaltic birch
Madla4
Příruba stativové tyčeM20
Barva"Orange peeled" Matt Black or any RAL

Rozměry

Výška600 mm (23.62")
Šířka700 mm (27.55")
Hloubka750 mm (29.52")
Hmotnost55,6 kg (121.2lbs)


Produktový kód

  • KVV 987 004 - ES1.8


PDF

Návod ES série - reproboxy

- uživatelský manuál pro: ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 - anglicky



PDF

ES1.8 Data Sheet

ES1.8 Data Sheet



DWG

Long bracket for joining ES1.0 and ES1.8 or ES2.5 - 3D DWG

Long bracket for joining ES1.0 and ES1.8 or ES2.5 - 3D DWG



SKP

Long bracket for joining ES1.0 and ES1.8 or ES2.5 - SketchUp

Long bracket for joining ES1.0 and ES1.8 or ES2.5 - SketchUp



PDF

Long bracket for joining ES1.0 and ES1.8 or ES2.5 PDF drawing

Long bracket for joining ES1.0 and ES1.8 or ES2.5 PDF drawing



DWG

Long bracket for joining ES1.0 and ES1.8 or ES2.5 3D DWG

Long bracket for joining ES1.0 and ES1.8 or ES2.5 3D DWG



SKP

Long bracket for joining ES1.0 and ES1.8 or ES2.5 SKP

Long bracket for joining ES1.0 and ES1.8 or ES2.5 SketchUp



DWG

Front mount magnetic cart for ES1.8, ES2.5, ES2.6, EX2.5MkII 3D DWG

Front mount magnetic cart for ES1.8, ES2.5, ES2.6, EX2.5MkII 3D DWG



SKP

Front mount magnetic cart for ES1.8, ES2.5, ES2.6, EX2.5MkII SKP

Front mount magnetic cart for ES1.8, ES2.5, ES2.6, EX2.5MkII SketchUp



DWG

Cart wheels for ES1.8, ES2.5, ES2.6, EX2.5 MkII, KT2.15 3D DWG

Cart wheels for ES1.8, ES2.5, ES2.6, EX2.5 MkII, KT2.15 3D DWG



SKP

Cart wheels for ES1.8, ES2.5, ES2.6, EX2.5 MkII, KT2.15 SKP

Cart wheels for ES1.8, ES2.5, ES2.6, EX2.5 MkII, KT2.15 SketchUp



DWG

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms 3D DWG

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms 3D DWG



SKP

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms SKP

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms SketchUp



PDF

ES1.8 - 2D

ES1.8 2D Drawings



DWG

ES1.8 - 3D

měřítko 1:1 - uchycovací body - hmotnost - dwg file



DWG

ES1.8 2D DWG

ES1.8 2D DWG



SKP

ES Series SketchUp



DWG

ES1.8 3D DWG

ES1.8 3D DWG



SKP

ES1.8 SKP

ES1.8 SketchUp







Amphenol AP4 konektor

Fotogalerie





Produktový kód

KVV 987 048



Popis

- samice - kabelový




Amphenol AP4 konektor

Fotogalerie





Produktový kód

KVV 987 049



Popis

- samec - kabelový

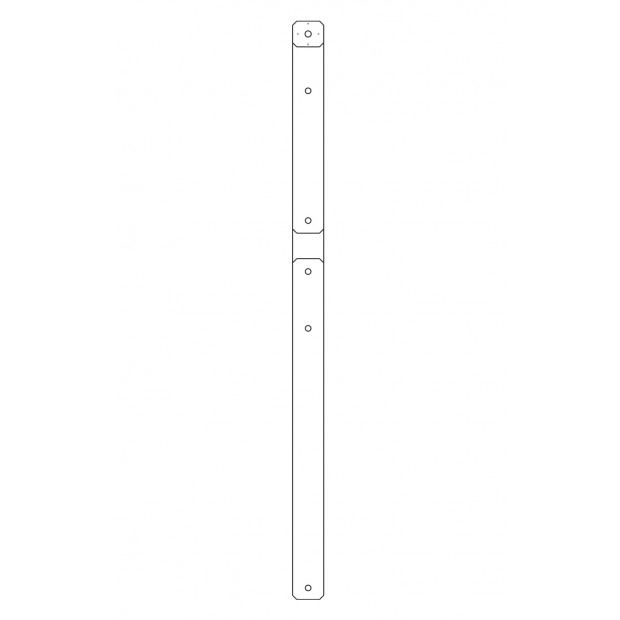

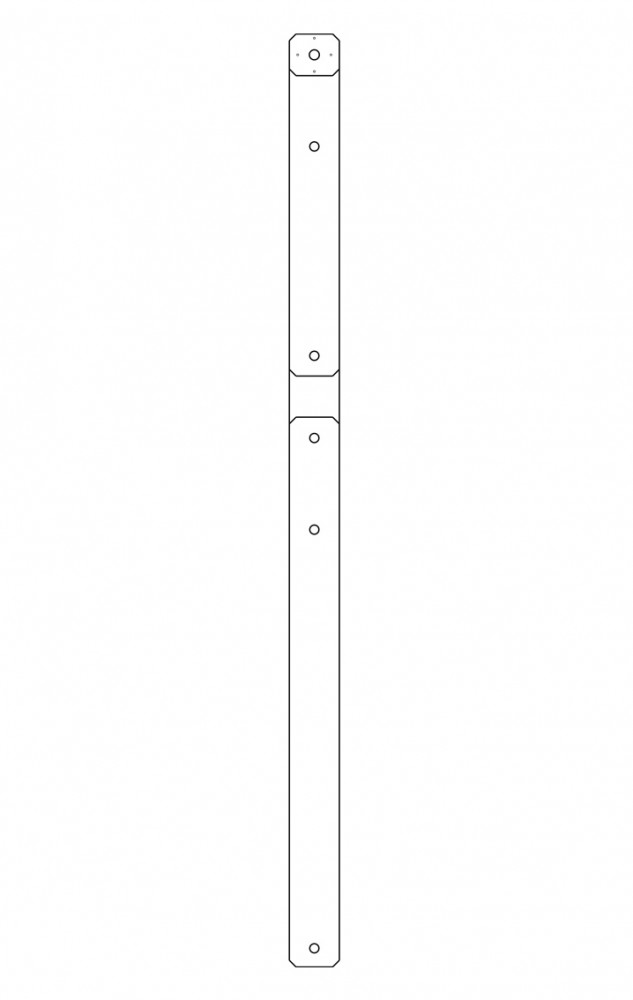

Rozšíření pro závěsný systém

Fotogalerie





Produktový kód

KVV 987 046



Popis

- pro ES1.0 or ES1.5 + ES1.8 or ES2.5 or ES2.6 - 4 kusy v balení




Basový reproduktorový kabel LF100

Fotogalerie





Produktový kód

KVV 987 123



Popis

- 4 drátový reproduktorový kabel - konektor AP4 - 10m (33ft) - pro připojení ES basových reprosoustav




Basový reproduktorový kabel LF15

Fotogalerie





Produktový kód

KVV 987 121



Popis

- 4 drátový reproduktorový kabel - konektory AP4 - 1,5m (5ft) - pro spojování ES basových beden




Basový reproduktorový kabel LF200

Fotogalerie





Produktový kód

KVV 987 124



Popis

- 4 drátový reproduktorový kabel - konektory AP4 - 20m (66ft) - pro připojení ES basových reprosoustav




Bass speaker cable LF40

Fotogalerie





Produktový kód

KVV 987 122



Popis

- 4 drátový reproduktorový kabel - konektory AP4 - 4m (13ft) - pro spojování ES basových beden




Sada kabelů ES

Fotogalerie





Produktový kód

KVV 987 047



Popis

- 2 kusy LF15 - 1 kus LF40 - 1kus MH60




Obal na ES1.8 s vozíkem

Fotogalerie





Produktový kód

KVV 987 116



Popis

- Odolný materiál




Odolný obal na ES1.8 bez vozíku

Fotogalerie





Produktový kód

KVV 987 115



Popis

- Odolný amteriál




Magnetický vozík pro ES1.8, ES2.5, ES2.6, EX2.5MkII

Fotogalerie





Produktový kód

KVV 987 114



Popis

- kolečka nejsou součástí




Kolečka k vozíku 0009

Fotogalerie





Produktový kód

KVV 987 128



Popis

- se sadou šroubů - 4 kusy v balení, otočná, modrá




Přídavná ramena pro konzoli FB-0002

Fotogalerie





Produktový kód

KVV 987 192



Popis

- 2 kusy ARMS OF FB-0002 - 8 kusů M10 šroubů - 8 kusů Quick-lock-pinů 6mm součástí




Zavěšovací systém pro ES sérii

Fotogalerie





Produktový kód

KVV 987 191



Popis

- včetně 8 kusů M10 šroubů s otvorem 6,3mm - včetně 8 kusů Quick-lock pinů 6mm a 4 kusů Quick-lock pinů 1/2"




Speaker pole - universal

Fotogalerie





Produktový kód

KVV 987 130



Popis

Vysoce odolná teleskopická tyč mezi KV2 basboxy a reproboxy - délka 0,735 až 1,23 m - průměr 35 mm - hmotnost 2,2 kg - max. zatížení 50 kg - spodní šroub M20 - matná, černá barva







ES Double - A



Popis

Up to 2000 people Number of bass boxes - depend on music style Right side of stereo double system



Produkty

Count PočetProduktTyp
2ES1.0MID-HI
1ES2.5SUB
2ES1.8SUB
2EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
2Cable MH60Středo-výškový reproduktorový kabel HM60
2Cable LF40Bass speaker cable LF40
1Cable LF15Basový reproduktorový kabel LF15


Fotografie

Zapojení




ES Double - B



Popis

Up to 2000 people Number of bass boxes - depend on music style Right side of stereo double system



Produkty

Count PočetProduktTyp
2ES1.0MID-HI
4ES1.8SUB
2EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1FLY BAR - 0002Zavěšovací systém pro ES sérii
2Cable MH120Středo-výškový reproduktorový kabel HM120
0Cable LF15Basový reproduktorový kabel LF15
2Cable LF40Bass speaker cable LF40
2Cable LF15Basový reproduktorový kabel LF15


Fotografie

Zapojení




ES Single - B1



Popis

Up to 1000 people Number of bass boxes - depend on music style Right side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
2ES1.5SUB
1ES1.8SUB
1EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1Cable MH60Středo-výškový reproduktorový kabel HM60
1Cable LF40Bass speaker cable LF40
2Cable LF15Basový reproduktorový kabel LF15


Fotografie

Zapojení




ES Single - B2



Popis

Up to 1000 people Number of bass boxes - depend on music style Right side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
1ES2.6SUB
1ES1.8SUB
1EPAK2500R nebo EPAK2500AMP


Příslušenství

Count PočetPříslušenstvíNázev
1Cable MH60Středo-výškový reproduktorový kabel HM60
1Cable LF40Bass speaker cable LF40
1Cable LF15Basový reproduktorový kabel LF15


Fotografie

AlternativaZapojení
