KV2 Audio » Produkty » ES » ES1.5

ES1.5 - Kompaktní, aktivně řízený subwoofer

Extrémně kompaktní, výkonný subwoofer s hmotností pouhých 28kg, navržený jako základní součást ES reproduktorového systému. Je vhodný pro samostatné použití nebo až 3 reproboxy na jeden zesilovač. Se středo-výškovým ES1.0 modulem a zesilovačem EPAK2500/R zajišťuje perfektní zvukové vyvážení a rychlé, jednoduché sestavení.

Je možné kombinovat až 2x ES1.5 spolu s 1x ES1.8, ES1.5 může být zavěšen spolu s ES1.0 nebo sestaven na zemi spolu s ES1.8.

Pusťte si produktové video

ES1.5

Aplikace

Specificky navrženo pro spolupráci s ES1.0 jako celopásmový systém

  • Středně velké ozvučování živých vystoupení
  • Vysoce kvalitní pevné instalace
  • Profesionální přenosné PA systémy pro velkoformátové audiovizuální a multimediální ozvučení
  • Kombinovatelné s ostatními ES subwoofery

Produktový kód

  • KVV 987 003 - ES1.5


Vlastnosti

  • Profesionálně vyrobená skříň z baltické břízy s oděru odolným polymerovým lakem
  • 127dB stálý akustický tlak (1x ES1.5), 130dB špičkový akustický tlak, 134dB / 137dB (při použití 3x ES1.5)
  • Akustické vyzařování přes dvojité asymetrické komory
  • 15" basový reproduktor s 3" (76mm) s vysokoteplotním epoxidem impregnovanou cívkou a neodymovým magnetem
  • Postranní madla vlastní konstrukce pro snadné přenášení a manipulaci
  • Nárazu odolné nožky s nízkým třením, asymetricky umístěné na třech stranách umožňují stabilní sestavení s dalším reproboxem
  • Čtyři vnitřní rohové upevňovací konzole propojené s M10 upevňovacími body. Celkem je k dispozici 24 bodů pro zavěšení a upevnění při instalaci
  • Počasí odolné provedení - se specielním laminátovým povrchovým nátěrem je dodáváno na objednávku


Aplikace

Specificky navrženo pro spolupráci s ES1.0 jako celopásmový systém

  • Středně velké ozvučování živých vystoupení
  • Vysoce kvalitní pevné instalace
  • Profesionální přenosné PA systémy pro velkoformátové audiovizuální a multimediální ozvučení
  • Kombinovatelné s ostatními ES subwoofery

Produktový kód

  • KVV 987 003 - ES1.5


Akustické vlastnosti

Max. trvalý akustický tlak127dB (134dB - 3x ES1.5)
Max. špičkový akustický tlak133dB (137dB - 3x ES1.5)
Kmitočtový rozsah -3dB40Hz to 130Hz
Kmitočtový rozsah -10dB36Hz to 130Hz
Impedance16Ω
Dělící kmitočet130Hz

Nízkofrekvenční část

Akustický návrhTwin Asymmetrical loading
Požadavky na basový zesilovač500W / ES1.5 from EPAK 2500/R
Linkový vstup15" / 3" / Inside Outside
Typ magnetuFerrite
Materiál membrányEpoxy Reinforced Cellulose

Vstupní / Výstupní konektory

Vstup pro reproduktoryAP4

Výstup pro reproduktory

Výstup pro reproduktorAP4

Reprobox

Materiál reproboxuBaltic birch
Madla2
Barva"Orange peeled" Matt Black or any RAL

Rozměry

Výška700 mm (27.55")
Šířka450 mm (17.71")
Hloubka450 mm (17.71")
Hmotnost30.8 kg (67.9lbs)


Produktový kód

  • KVV 987 003 - ES1.5

PDF

Návod ES série - reproboxy

- uživatelský manuál pro: ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 - anglicky



PDF

ES1.5 Data Sheet

ES1.5 Data Sheet



DWG

ES1.0, ES1.5 Cart 3D DWG

ES1.0, ES1.5 Cart 3D DWG



PDF

Long bracket for joining two ES1.0 or ES1.5 PDF drawing

Long bracket for joining two ES1.0 or ES1.5 PDF drawing



PDF

Short bracket for joining two ES1.0 or ES1.5 PDF drawing

Short bracket for joining two ES1.0 or ES1.5 PDF drawing



SKP

Long bracket for joining two ES1.0 or ES1.5 - SketchUp

Long bracket for joining two ES1.0 or ES1.5 - SketchUp



DWG

Long bracket for joining two ES1.0 or ES1.5 - 3D DWG

Long bracket for joining two ES1.0 or ES1.5 - 3D DWG



DWG

ESD15 / ES1.0 / ES1.5 Horizontal Bracket 2D DWG

ESD15 / ES1.0 / ES1.5 Horizontal Bracket 2D DWG



DWG

ESD15 / ES1.0 / ES1.5 / EX15 Vertical Bracket 2D DWG

ESD15 / ES1.0 / ES1.5 / EX15 Vertical Bracket 2D DWG



SKP

ES1.0, ES1.5 Cart SKP

ES1.0, ES1.5 Cart SketchUp



DWG

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels 3D DWG

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels 3D DWG



DWG

ES1.5 - 3D

měřítko 1:1 - uchycovací body - hmotnost - dwg file



PDF

ES1.5 - 2D

ES1.5 2D Drawings



SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SketchUp



DWG

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 3D DWG

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 3D DWG



SKP

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms SKP

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms SketchUp



DWG

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms 3D DWG

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms 3D DWG



SKP

ES1.0, ES1.5, ESD15 Horizontal Bracket SKP

ES1.0, ES1.5, ESD15 Horizontal Bracket SketchUp



DWG

ES1.0, ES1.5, ESD15 Horizontal Bracket 3D DWG

ES1.0, ES1.5, ESD15 Horizontal Bracket 3D DWG



SKP

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket SKP

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket SketchUp



DWG

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket 3D DWG

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket 3D DWG



SKP

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels SKP

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels SketchUp



DWG

ES1.5 2D DWG

ES1.5 2D DWG



SKP

Long bracket for joining two ES1.0 or ES1.5 SKP

Long bracket for joining two ES1.0 or ES1.5 SketchUp



DWG

Long bracket for joining two ES1.0 or ES1.5 3D DWG

Long bracket for joining two ES1.0 or ES1.5 3D DWG



SKP

ES1.5 SKP

ES1.5 SketchUp



DWG

ES1.5 3D DWG

ES1.5 3D DWG



SKP



Přídavná ramena pro konzoli FB-0002

Fotogalerie

Produktový kód

KVV 987 192



Popis

- 2 kusy ARMS OF FB-0002 - 8 kusů M10 šroubů - 8 kusů Quick-lock-pinů 6mm součástí


Ke stažení

DWG

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms 3D DWG

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms 3D DWG

SKP

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms SKP

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms SketchUp

Amphenol AP4 konektor

Fotogalerie

Produktový kód

KVV 987 048



Popis

- samice - kabelový


Amphenol AP4 konektor

Fotogalerie

Produktový kód

KVV 987 049



Popis

- samec - kabelový


Basový reproduktorový kabel LF100

Fotogalerie

Produktový kód

KVV 987 123



Popis

- 4 drátový reproduktorový kabel - konektor AP4 - 10m (33ft) - pro připojení ES basových reprosoustav


Basový reproduktorový kabel LF15

Fotogalerie

Produktový kód

KVV 987 121



Popis

- 4 drátový reproduktorový kabel - konektory AP4 - 1,5m (5ft) - pro spojování ES basových beden


Basový reproduktorový kabel LF200

Fotogalerie

Produktový kód

KVV 987 124



Popis

- 4 drátový reproduktorový kabel - konektory AP4 - 20m (66ft) - pro připojení ES basových reprosoustav


Bass speaker cable LF40

Fotogalerie

Produktový kód

KVV 987 122



Popis

- 4 drátový reproduktorový kabel - konektory AP4 - 4m (13ft) - pro spojování ES basových beden


Kolečka k vozíku

Fotogalerie

Produktový kód

KVV 987 031



Popis

- se sadou šroubů - 4 kusy v balení, otočná, modrá


Ke stažení

DWG

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels 3D DWG

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels 3D DWG

SKP

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels SKP

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels SketchUp

Zavěšovací systém pro ES sérii

Fotogalerie

Produktový kód

KVV 987 191



Popis

- včetně 8 kusů M10 šroubů s otvorem 6,3mm - včetně 8 kusů Quick-lock pinů 6mm a 4 kusů Quick-lock pinů 1/2"


Ke stažení

DWG

ES System flybar and bracket 3D DWG

ES System flybar and bracket 3D DWG

SKP

ES System flybar and bracket SKP

ES System flybar and bracket SketchUp

DWG

ES System flybar and bracket 2D DWG

ES System flybar and bracket 2D DWG

Vozíková deska pro ES1.0, ES1.5

Fotogalerie

Produktový kód

KVV 987 030



Popis

- pro 2ks boxů ES1.0 a ES1.5. - kolečka nejsou součástí


Ke stažení

DWG

ES1.0, ES1.5 Cart 3D DWG

ES1.0, ES1.5 Cart 3D DWG

SKP

ES1.0, ES1.5 Cart SKP

ES1.0, ES1.5 Cart SketchUp

Horizontální držák

Fotogalerie

Produktový kód

KVV 987 035



Popis

- pro ES1.0, ES1.5, nebo ESD15 - včetně krycího kloboučku a dvou šroubů - černý


Ke stažení

DWG

ES1.0, ES1.5, ESD15 Horizontal Bracket 3D DWG

ES1.0, ES1.5, ESD15 Horizontal Bracket 3D DWG

SKP

ES1.0, ES1.5, ESD15 Horizontal Bracket SKP

ES1.0, ES1.5, ESD15 Horizontal Bracket SketchUp

Vertikální držák

3D vizualizace

Fotogalerie

Produktový kód

KVV 987 032



Popis

- pro ES1.0, ES1.5 nebo ESD15 - včetně dvou uchycovacích šroubů - černý


Ke stažení

DWG

ESD15 / ES1.0 / ES1.5 / EX15 Vertical Bracket 2D DWG

ESD15 / ES1.0 / ES1.5 / EX15 Vertical Bracket 2D DWG

DWG

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket 3D DWG

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket 3D DWG

SKP

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket SKP

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket SketchUp

Vysoce odolný obal pro ES1.5

Fotogalerie

Produktový kód

KVV 987 120



Popis

- Odolný materiál

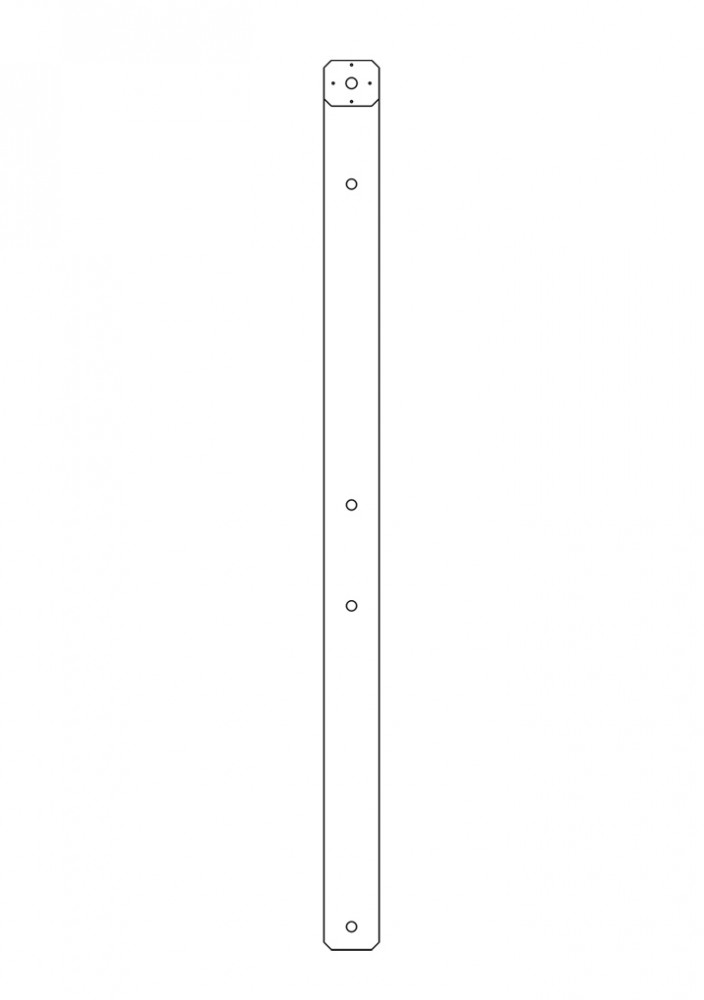

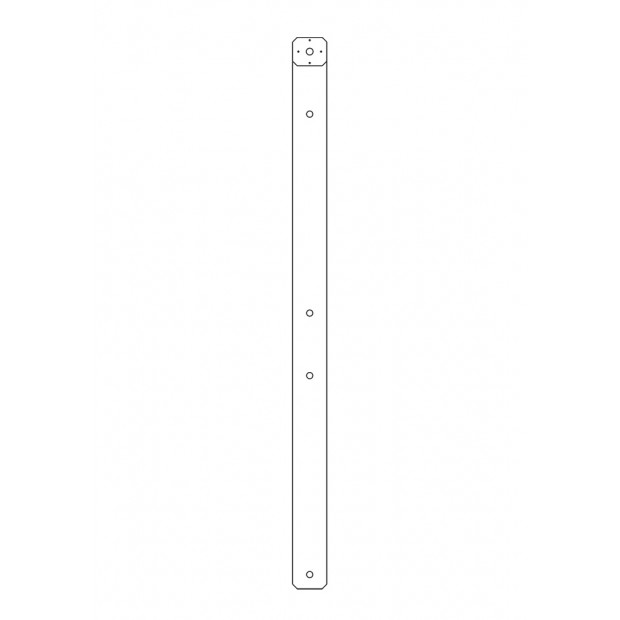

Long bracket for joining two ES1.0 or ES1.5

Fotogalerie

Produktový kód

KVV 987 026



Popis

Long bracket for joining two ES1.0 or ES1.5



Ke stažení

DWG

Long bracket for joining two ES1.0 or ES1.5 - 3D DWG

Long bracket for joining two ES1.0 or ES1.5 - 3D DWG

SKP

Long bracket for joining two ES1.0 or ES1.5 - SketchUp

Long bracket for joining two ES1.0 or ES1.5 - SketchUp

PDF

Long bracket for joining two ES1.0 or ES1.5 PDF drawing

Long bracket for joining two ES1.0 or ES1.5 PDF drawing

DWG

Long bracket for joining two ES1.0 or ES1.5 3D DWG

Long bracket for joining two ES1.0 or ES1.5 3D DWG

SKP

Long bracket for joining two ES1.0 or ES1.5 SKP

Long bracket for joining two ES1.0 or ES1.5 SketchUp

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412

Fotogalerie

Produktový kód

KVV 987 383



Popis

These negate the requirement to remove and replace supplied enclosure bolts depending if attachments are fixed.



Ke stažení

DWG

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 3D DWG

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 3D DWG

SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SketchUp

Short bracket for joining two ES1.0 or ES1.5

Fotogalerie

Produktový kód

KVV 987 027



Popis

Short bracket for joining two ES1.0 or ES1.5



Ke stažení

PDF

Short bracket for joining two ES1.0 or ES1.5 PDF drawing

Short bracket for joining two ES1.0 or ES1.5 PDF drawing

ES Single - A1



Popis

Pro ozvučení až 1000 lidí Počet basových reproboxů a nastavení SUB LEVEL úrovně závisí na hudebním stylu Jedna strana stereo systému



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
1ES1.5SUB
1EPAK2500R nebo EPAK2500AMP


Fotografie

Zapojení

ES Single - A2



Popis

Up to 1000 people Number of bass boxes - depend on music style One side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
2ES1.5SUB
1EPAK2500R nebo EPAK2500AMP


Fotografie

Zapojení

ES Single - A3



Popis

Up to 1000 people Number of bass boxes - depend on music style Right side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
3ES1.5SUB
1EPAK2500R nebo EPAK2500AMP


Fotografie

Zapojení

ES Single - B1



Popis

Up to 1000 people Number of bass boxes - depend on music style Right side of stereo single system



Produkty

Count PočetProduktTyp
1ES1.0MID-HI
2ES1.5SUB
1ES1.8SUB
1EPAK2500R nebo EPAK2500AMP


Fotografie

Zapojení
