EX12 - Sistema de altavoces activos de gran resolución

El EX12 se basa en el éxito del EX6 y el EX10 y va más allá de él al implementar el revolucionario motor de comprensión NVPD de formato grande de 3'' que se encuentra en nuestra icónica gama de productos VHD. Esto lo convierte en una de las cajas activas compactas de dos vías más perfectamente balanceadas y precisas disponibles en el mercado en la actualidad. El control completo integrado cortesía de los divisores de frecuencia electrónicos, el alineamiento de fase, la ecualización y la protección del altavoz se encuentran todos integrados al módulo de amplificación del EX12.

Ver video del producto

EX12 Technical Data Sheet

Aplicaciones

Diseñado para la más alta calidad en reproducción vocal y de rango completo en espectáculos en vivo de tamaño medio

  • Adecuada para conferencias medianas y grandes. Teatros y conciertos pequeños y medianos.
  • Escalable desde sistemas independientes a grandes sistemas de rango completo que incluyen subwoofers EX
  • Instalaciones fijas
  • Monitoreo de escenario

Código de producto

  • KVV 987 095 - EX12 250V
  • KVV 987 059 - EX12 230V
  • KVV 987 060 - EX12 115V


Características

  • Professional, Baltic birch construction with wear resistant polymer coating
  • 127dB sustained output, 130dB peak with very high dynamic range and low noise floor
  • 500W of total power with complete on-board speaker management system
  • 450W high efficiency, current enhancing, switching low frequency amplifier
  • Very high quality 50W, low IM distortion, Class AB, high frequency amplifier with transformer balanced output
  • Compact asymmetrical trapezoidal design allows for use in stage monitor or under balcony applications with high pass filter to adjust equalisation and phase response
  • Wide dispersion 80° H x 40° V horn
  • New state of the art 3" (76 mm) Nitride Titanium diaphragm compression driver with complex geometry phase plug and neodymium magnetic structure for higher output, exceptionally low distortion and extended frequency response
  • 12" woofer with revolutionary Active Impedance Control (AIC) voice coil technology and neodymium magnetic motor structure dramatically increases force, lowers distortion and provides increased frequency response linearity
  • Proprietary top and side handle designs for simplified handling and carrying, integrates one M10 hang point, OmniMountTM bracket point and four M6 bracket points
  • Ten additional M10 suspension points for flexible rigging and installation options
  • Top hat for pole mounting applications
  • LED indicators for signal present, limiter, thermal condition and power ON status


Aplicaciones

Diseñado para la más alta calidad en reproducción vocal y de rango completo en espectáculos en vivo de tamaño medio

  • Adecuada para conferencias medianas y grandes. Teatros y conciertos pequeños y medianos.
  • Escalable desde sistemas independientes a grandes sistemas de rango completo que incluyen subwoofers EX
  • Instalaciones fijas
  • Monitoreo de escenario

Código de producto

  • KVV 987 095 - EX12 250V
  • KVV 987 059 - EX12 230V
  • KVV 987 060 - EX12 115V


System Acoustic Performance

Max SPL Long-term127dB
Max SPL Peak133dB
-3dB Response55Hz to 22kHz
-10dB Response45Hz to 30kHz
Crossover Point1.1kHz

High Frequency Section

Acoustic DesignHorn Loaded
High Horn Coverage Horizontal / Vertical80° x 40°
Rotatable HornNO
Throat Exit Diameter / Diaphragm Size1.4" / 3"
Diaphragm MaterialNitride Titanium
Magnet TypeNeodymium

High Frequency Amplifier Specification

TypeClass AB Push-Pull
Rated Continuous Power50W
Distortion<0.05%
Operating Bandwidth1.1kHz to 30kHz

Low Frequency Section

Acoustic DesignFront Loaded, Bass Reflex
Woofer Size / Voice Coil Diameter / Design12" / 3.0" / Trans Coil
Magnet TypeNeodymium
Diaphragm MaterialEpoxy Reinforced Cellulose

Low Frequency Amplifier Specification

TypeHigh efficiency, Current-Enhancing, Switched-Rail Amplifier
Rated Continuous Power450W
Distortion<0.05%
Operating Bandwidth45Hz to 1.1kHz

Signal Input

Input Sensitivity1.0V RMS
Input Impedance20 kΩ

Power Requirements

Power ConnectorNeutrik PowerCon®
Operating Voltage Range100 to 120V@60Hz | 205 to 240V@50Hz | 225 to 260V@50Hz
Recommended Amperage6A 115V | 3A 230V | 3A 250V

Cabinet

Cabinet MaterialBaltic birch
Handles2
Pole Mount35 mm
Color"Orange peeled" Matt Black or any RAL

Physical Dimensions

Height596 mm (23.46")
Width368 mm (14.49")
Depth368 mm (14.49")
Weight29 kg (63.8lbs)


Código de producto

  • KVV 987 095 - EX12 250V
  • KVV 987 059 - EX12 230V
  • KVV 987 060 - EX12 115V

PDF

EX Series User Guide

Joint User Guide for EX6, EX10, EX12, EX15, EX26 - English



PDF

EX12 Data Sheet

EX12 Data Sheet



PDF

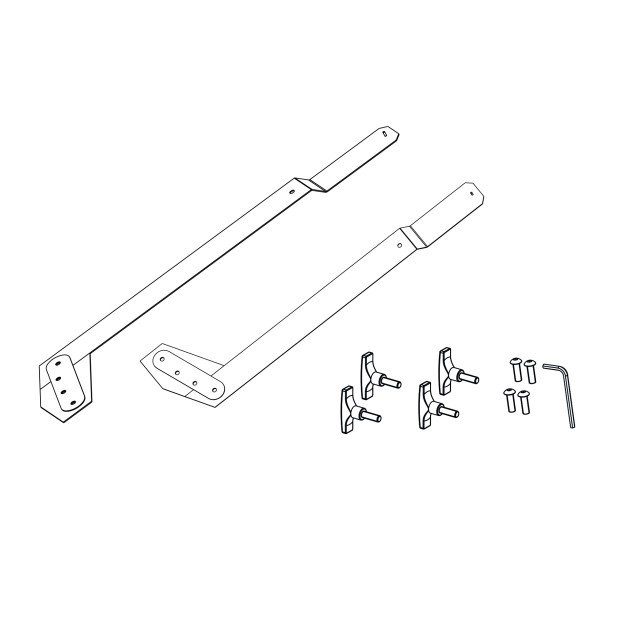

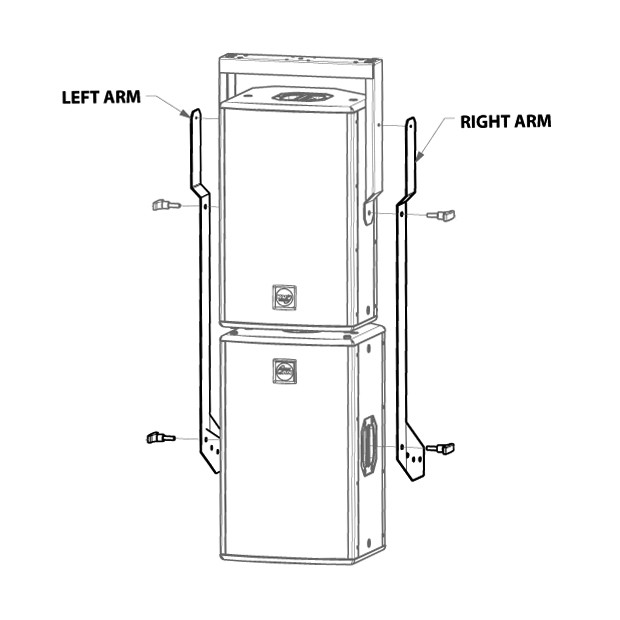

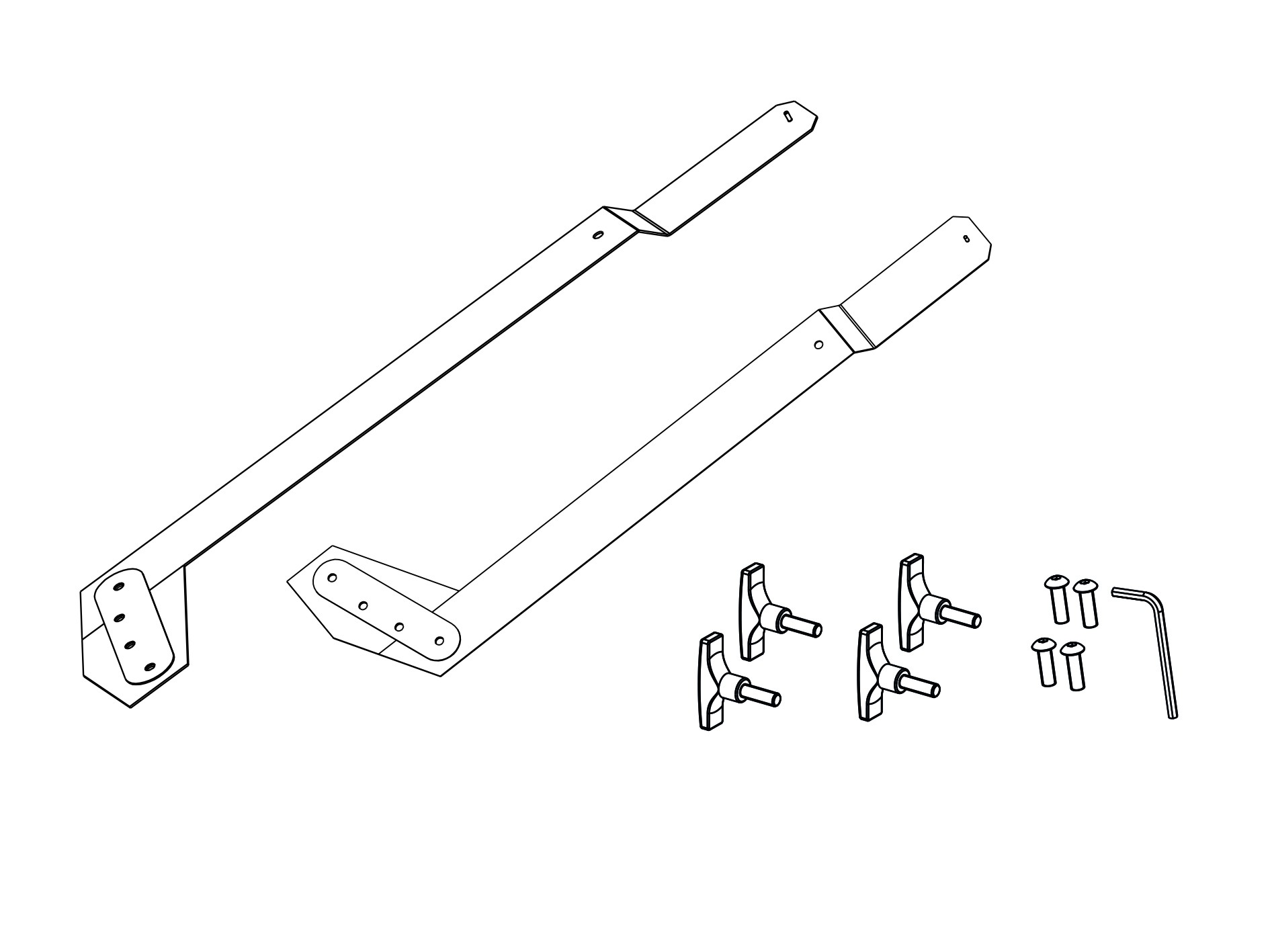

EX12 Vertical Bracket Double - User Guide

- User Guide for EX12 Double bracket - english



DWG

EX12 - 3D

1:1 scale - clamping points - weight - dwg file



PDF

EX12 - 230V - 2D

EX12 - 230V 2D Drawing



PDF

EX12 - 2D

EX12 2D Drawing





Vertical bracket

Galería

Código de producto

KVV 987 488



Descripción

- for EX12, ESD12 - including two connection bolts - black


Descargas

DWG

ESD12, EX12 Vertical Bracket 3D DWG

Vertical Bracket for ESD12, EX12 3D DWG

SKP

ESD12, EX12 Vertical Bracket 3D SKP

Vertical Bracket for ESD12 / EX12 3D SKP

DWG

ESD12 / EX12 Vertical Bracket 2D DWG

Vertical Bracket for ESD12 / EX12 2D DWG

Heavy duty cover for EX12

Galería

Código de producto

KVV 987 067



Descripción

- Durable material


EX12 Grille - fine

Galería

Código de producto

KVV 987 329



Descripción

- elegant design - suitable for installations


Descargas

DWG

EX12 Grill - fine 3D DWG

EX12 Grill - fine 3D DWG

SKP

EX12 Grill - fine SKP

EX12 Grill - fine SketchUp

EX12 Grill Strong

Galería

Código de producto

KVV 987 286



Descripción

- bend resistant - suitable when using EX10 as a monitor or touring


Descargas

DWG

EX12 Grill strong 3D DWG

EX12 Grill strong 3D DWG

SKP

EX12 Grill strong SKP

EX12 Grill strong SketchUp

Horizontal bracket

Galería

Código de producto

KVV 987 058



Descripción

- for EX12 - including two connection bolts - black


Descargas

DWG

EX12 Horizontal Bracket 3D DWG

EX12 Horizontal Bracket 3D DWG

SKP

EX12 Horizontal Bracket SKP

EX12 Horizontal Bracket SketchUp

DWG

EX12 Horizontal Bracket 2D DWG

EX12 Horizontal Bracket 2D DWG

EX12 Weather Cover

Galería

Código de producto

KVV 987 190


Descripción

Heavy duty weatherproof speaker cover for EX12 - sound-permeable


Speaker pole - universal

Galería

Código de producto

KVV 987 130



Descripción

Heavy duty telescopic speakerpole - 0,735 to 1,23 m - diameter 35 mm - weight 2,2 kg - max. load 50 kg - bottom terminal M20 - matte black


Descargas

SKP

Speaker pole - universal SKP

Speaker pole - universal SketchUp

Bracket Top Hat Adapter

Galería

Código de producto

KVV 987 090



Descripción

- including bolts - black


Descargas

DWG

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG

SKP

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SKP

Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SketchUp
